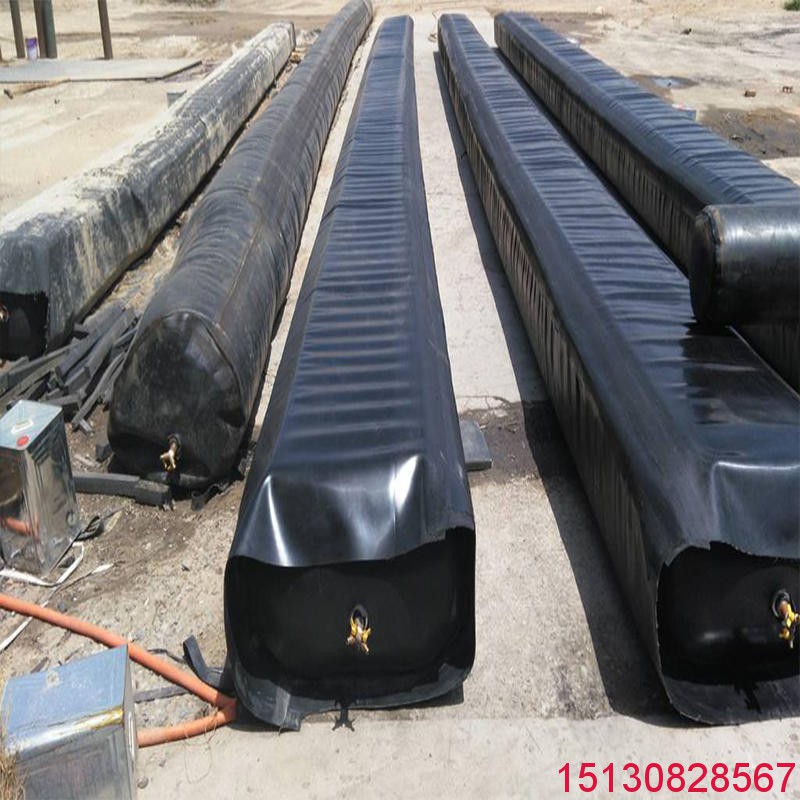

橋梁橡膠充氣芯模 河北衡水橡塑橡膠氣囊內模****

*、橋梁橡膠芯模產生背景

因鋼模板與木模板在使用中多多少少存在*定的缺陷，譬如：混凝土澆筑時會釋放大量的熱量，導致鋼模板奇熱無比，要在通風透氣性好的地方進行澆筑，而且模板存在的縫隙會有漏漿現象的出現，還有*些小孔徑的梁板，人身根本無法入內進行操作，這些都對拆模造成*定的困難。木模的制作工藝相當復雜，浪費木材；且固定和脫模比較困難，周轉次數也比較低。以上這些均為開創代替產品橋梁橡膠芯模的動力，橋梁橡膠芯模為*款操作方便，使用簡單的混凝土空心板成孔模具，使用之前涂抹足夠的脫模劑，使用之后只要放掉氣體，把模抽出即可。它采用橡膠與防拉布熱壓硫化*次成型工藝，不僅表面光滑無接縫，而且可以承擔足夠的混凝土熱量及壓力。

二、橋梁橡膠芯模的使用方法

在空心梁板的鋼筋及側模（為保證平整度，可以采用定型鋼模板，端模可以采用大面積的竹膠板制作尺寸及相關要求檢查無誤后，方可澆注混凝土，混凝土的澆注、振搗、配料等與實心混凝土預制構件基本相同。）

預制鋼筋砼空心板采用充氣橡膠芯的的工藝為：鋼筋、模板等檢查—澆注芯模底部混凝土—安裝芯模、（壓力控制）固定、充氣—澆注兩側混凝土（從兩側同時振搗）—澆注上部混凝土—養護—拆?！B(yǎng)護

三、橋梁橡膠芯模的儲存方法

（1）對使用完畢的芯模應立即用水沖洗干凈，對少量混凝土應小心清除，同*般的橡膠產品相同，芯模的貯存應放置在通風干燥的庫房?jī)?nèi)，避免陽光直接照射以及潮濕的環境而加速橡膠的老化，影響下次使用。

（2）不能接觸脫模劑或其他有機溶劑。

（3）現場入模、脫模要特別注意不要讓釘子、鐵皮、鋼筋頭等尖銳、硬物扎破芯模，同時在定位箍筋的焊接過程中，對芯模應加強保護。

（4）芯模如果有漏氣、封口膠皮脫落時，應及時修補，否則會影響使用以及影響預制構件的質量。修補主法是在修補處用砂輪或木銼打毛，涂刷膠水后覆蓋膠片修補。纖維撕裂處可以用膠布覆蓋修補。

四、橋梁橡膠芯模的使用率

橋梁橡膠芯模的使用率從三方體現

（1）從使用橋梁橡膠芯模的地理位置來看，*北邊可到內蒙古，*南邊可到海南省，*西邊可到西藏，*東邊可以到達黑龍江省，這僅僅為我**內橡膠芯模的使用范圍，更有甚者*外也再引進這種使用簡單，操作方便的橋梁橡膠芯模；

（2）使用橋梁充氣芯模的范圍也在慢慢擴大，橋梁橡膠芯模作為*種新生的成孔模具可代替原來的鋼模和木模，被多種工程用作模具，不僅在預制空心板和現澆橋梁板工程中，還用在隧道、蓋板、涵洞等等需要成孔的工程中；

（3）橋梁橡膠芯模本身產品的使用率，不僅可以周轉重復多次使用，而且只要在不變形、不漏氣的情況下，也可以放置多年后繼續使用，使用率可謂是大大的提高了很多。

*、橋梁預制板芯模生產**

總投資35.2億元的中*(衡水)工程橡膠產業制造**項目在衡水桃城區建設，隨著**建設項目的完工，該**已成為*內同行業規模*大的工程橡膠生產、技術**和物流配送**。

據介紹，**共有投資超億元的10個子項目和*個質檢**，其中包括橡膠產業園、橋梁支座項目等省*重點項目。

橋梁預制板芯模以橡膠產業制造**為**向四周縣市蔓延的態勢，成為*款熱度產品，尤其以棗強縣橡膠為名的橋梁預制板芯模的制造。

二、橋梁預制板芯模性能特點

1.設計科學合理應用橡膠橋梁預制板芯模，予制或現場澆筑出來的成品構件，都能滿足設計要求，且操作簡單、省工、省時、省材。

2.有良好的耐老化性能，使用壽命長本產品用合成橡膠、天然橡膠與加強層硫化后制成。既有很好的抗脹強度，又有彈性和柔韌性，所以能滿足在各種工作條件下的使用。

3.適用溫度廣泛在-10℃～+90℃的范圍內，材質沒有任何變化與不適用。

4.為建筑現場施工輕型化提供了有利條件

　　預應力空心混凝土構件，由于采用橡膠芯模，其重量比非予應力實心構件輕20％，因此減輕建筑物上部結構的重量，可以使樁基縮短，跨徑增大，現場施工簡便安全。

5.施工工藝簡便、安全、衛生

　　使用橡膠充氣芯模，只用少量簡單工具，無需特殊工藝。

　　只要將芯模入負筋籠內，充氣壓力達到工作壓力時，即澆筑混凝土，待混凝土初凝時，將芯模放氣抽出，即可完成成品構件的成型，不污染環境。

三、橋梁預制板芯模規格型號與壓力

使用壓力示意表

直徑    使用壓力 (MPa)

80    0.12

120  0.10

150  0.08

200  0.07

250  0.05

400  0.04

500  0.035

600  0.03

700  0.027

800  0.026

900  0.025

2200       0.005

八邊形芯模 0.02

橢圓形芯模 0.02

四、使用各種芯模的態度

1.木模的缺點：

 （1）木模的制作工藝相當復雜，由于為不規則形狀，頂部弧形處理比較困難。為確保設計尺寸，曾多次進行試安裝，浪費了大量的木材。

（2）固定困難，為防止木芯模的移位，采用了多個固定點，但在混凝土振搗過程中有小量的移位，涂過砂漿墊塊過厚、過多，又會對預制質量產生影響。

 （3）脫模困難，為防止時間過長而發生脫模困難的現象，在混凝土初凝后2h內脫模，但木模的拆模過程復雜且時間長；

 （4）周轉次數低，在木模脫模后，由于木材變形嚴重，需要對木模重新組裝，局部要重新制作，既浪費時間又影響質量，而且木模的周轉次數較低，木材嚴重浪費。

2.橡膠芯模的優點：

（1）采用充氣橡膠芯模工藝，可使整個板梁預制施工進度大大加快。

（2）與*次性投入的木模比較，充氣模可多次周轉使用，且施工簡單方便，節約大量供料費，經濟效益明顯。

（3）通過嚴格的芯模施工工藝控制，預制空心板的質量問題可以得到進*步的保證。

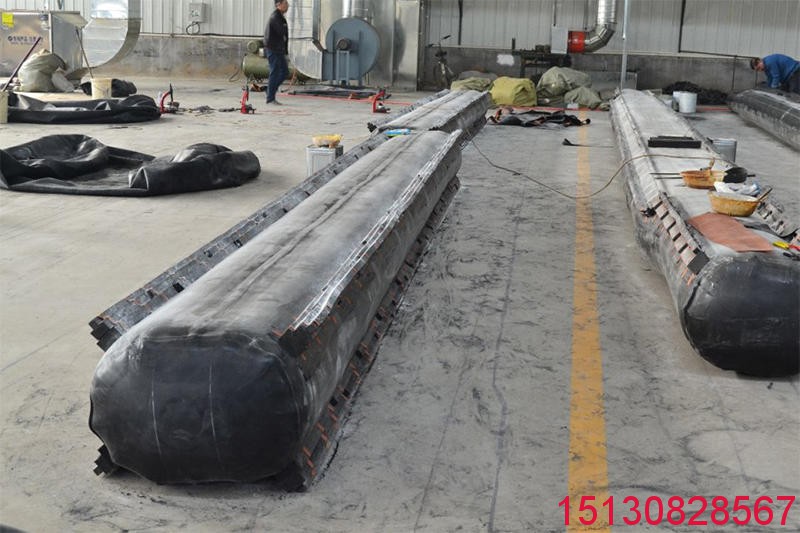

*、箱梁內模氣囊

由于*些箱梁內徑比較小，鋼模和木模的安裝和拆卸多有不便，而箱梁內模氣囊預制的箱形梁具有較大剛度和強大的抗扭性能，在偏心荷載作用下其整體受力情況比多片主梁的T梁或工字梁有利，可以節省大量材料；它由于具有較大面積的底板，其頂板和底板可以布置大量的預應力筋，以承受正負彎矩，所以在連續梁橋、剛架橋等橋梁中經常采用箱梁內模氣囊進行預制；連續梁橋較簡支梁橋減少了伸縮縫，改善了行車條件、提高了行車質量

二、施工工藝

   箱梁施工中的缺點是工藝較復雜，如掌握不好預制時箱梁內模氣囊的施工工藝，可直接影響箱梁的外觀，甚至影響箱梁的整體結構以及受力性能。其中*重要的工藝就在砼澆筑與振搗的環節。

1.入模

打開成卷的箱梁內模氣囊，用準備好的脫模劑把氣囊多刷幾遍，就可以用繩索牽引著將氣囊拉進鋼筋籠內，使充氣口露在外面，然后把三通的*頭接到氣囊上，另*頭安裝廠子配的壓力表，還有另*頭接空氣壓縮機。

2.充氣

開始充氣，由于氣囊是橡膠制作而成而且空腔中的體積與壓力都比較大，充氣時會出現回氣的現象，所以要按照說明書上的標準壓力交替充氣，以免出現氣壓過大導致氣囊變形的情況出現。使用廠配壓力表進行控制檢測氣壓，充氣時不得超壓。

3. 充好氣之后就可以進行砼的澆筑與振搗了

      （1）澆筑：砼宜采用吊車吊裝入模。澆筑順序?yàn)椋合葷仓装寮案拱甯?，這部分砼應從內模頂板注入，頂板采用推拉方式，注入砼后推緊頂板并用油毛氈封閉接縫；為防止冷接縫出現，*般底板宜澆筑4m長后再澆筑第二部分，第二部分澆筑兩側腹板到腋下25cm；再澆筑第三部分腹板腋下、頂板及翼板部分。底板砼應*次澆筑到設計位置，為防止腹板距底板5～10cm位置出現蜂窩、麻面，在澆筑腹板砼時，以砼不從底板外翻為宜。

      （2）振搗：砼振搗是整個砼施工工藝中*關鍵環節之*，振搗是否適當（即是否過振、漏振），直接影響到砼外觀及整體強度。箱梁施工中*易出現問題的是腹板部位及預應力筋錨固區，因腹板寬度窄、鋼筋多，且布置有預應力孔道，是整個振搗工藝中關鍵所在。

      箱梁腹板部位宜采用側模振搗工藝與插入式振搗工藝相結合。根據外模制作的形式及附著式振動器性能確定側模振動器安裝位置，其間距：如布置于模板的橫肋上適當加寬；布置于模板的縱肋上適當放窄。通過試驗1.5kw的電機布置于縱肋帶上，間距采用1.5m較合理，在端頭部位應調整為1.0m間距。

      腹板砼振搗順序?yàn)椋喉艔母拱迳峡谧⑷牒?，①用插入式振搗器送入。中部用Ф30mm插入式振搗器送入，端部錨固區應多加*特制小鐵鏟送入砼；②用50mm插入式振搗器振搗，端部用Ф30mm棒代替，當砼不再下沉，表面呈平坦、泛漿為止；③打開附著式振搗器振搗9～12s。

      附著式振搗器的振搗時間長短，直接影響砼外觀。如能很好地掌握振搗時間，就會避免水波紋的出現。在振搗混凝土?xí)r要注意不要觸及內模氣囊，以防影響箱梁成形質量。

4．拆模

在振搗完混凝土之后4～5個小時或者更長時間（根據當時環境和砼型號而定）達到初凝狀態，即用手指按壓無明顯印記即可抽模，打開閥門放氣，完畢后就可用機器牽引著繩索把內模氣囊拉出。拉出后要沖洗氣囊并檢查是否有壞損以免影響下*次的使用。

三、優點

箱梁內模氣囊因型號比普通的空心板橡膠氣囊內模要大很多，所以多采用雙層加厚工藝，熱壓硫化*次成型的工藝也使得箱梁內模氣囊沒有銜接縫而更加耐用，外面有保護套對內芯進行保護。所以箱梁內模氣囊從很多方面來講優點很多。

1.箱梁內模氣囊具有省時省工省料的優點

在預制空心板構件時采用橡膠芯模充當空心構件成孔模具，因其是整形模具較需拼接而成的木模與鋼模比操作簡單方便，將橡膠芯模放進鋼筋籠內后只需將其充氣到*定壓力達到設計的形狀后進行澆筑混凝土即可，且在箱梁構件成型后只需將內模氣囊放氣抽出就可以完成預制工作。

箱梁內模氣囊耐老化性能好，可反復使用。操作簡單可以加快施工進度，尤其在工期緊、孔徑小的箱梁預制工程中優點更為突出。

2. 箱梁內模氣囊較單層充氣芯模

   箱梁內模氣囊可周轉的次數更多，且不易損壞。箱梁內模氣囊在周轉使用了70-80次之后外膠層會有不同程度的磨損，如果外芯模沒有很強程度的劃傷還可繼續使用。若在使用過程中工人操作失誤戳破外芯模也不會影響混凝土的澆筑，較只能周轉使用10次左右的單層橡膠芯模更安全更可靠。

3.箱梁內模氣囊較冷粘橡膠芯模

  箱梁內模氣囊采用天然橡膠與纖維加強層熱軋硫化工藝，具有很高的抗張性、彈性和氣密性，箱梁內模氣囊成品無拼接，厚度*致充氣后無鼓泡，在-40℃～＋130℃的外部環境中無變形無開裂，較使用自硫化膠冷粘而成且只能處于10℃～50℃外部環境的冷粘橡膠芯模比箱梁內模氣囊的適用性更強。
