在伸縮縫的設計方面，有些設計者誤認為上部構造梁板的實際預制長度與理論長度之差就是橋兩端伸縮縫的寬度。就*孔20m長的簡支梁橋?yàn)槔?，有些設計人員照本宣科，把兩端各設*道縫寬2cm的伸縮縫。實際上按溫差45℃設計，伸縮量按下式計算： 　　△L=△Lt+△Ls+△Lc+△Ld+△ALe，△Ltf=△taL。 　　式中：△Lt—溫度變化產生的伸縮量； 　　a—線膨脹系數，混凝土a=10×10-6，鋼a=12×10-6； L—伸縮梁的長度；△Ls，△Lc—由于混凝土收縮和徐變影響而產生的收縮； 　　△Ld—梁端轉角產生的變形量； 　　△Le—制造安裝誤差。 　　膨脹系數n=10×10-6，干燥收縮度20×10-5，徐變系數ψ=2.0，預應力引起的平均軸向應力σ=6N/mm2，混凝土的彈性模量Eh=30000N/mm2，施加預應力后三個月的遞減系數=0.4，則：△ =45×10×10-6×20000=9mm，△L=20×aLβ=20×10×10-6×20 000×0.4=1.6mm。△L=σ/EhψLβ=6/30000×2×20000×0.4=3.2mm。設梁端旋轉水平變形△Ld=3mm?？偵炜s量△L=9+1.6+3.2+3=16.8mm。按此計算，只在*端(若系坡橋只在高處*端)留*道縫寬2cm的伸縮縫即可，另*端橋面鋪裝與背墻連續，這樣，既節約了資金，又減輕了跳車。合理預留伸縮縫寬度，可使其在夏季擠緊，到冬季溫度降低時才會拉開，從而有效提高伸縮縫壽命，減小橋頭跳車。據觀察伸縮縫擠壞的很少，大部分是縫太寬，引起跳車，跳車越嚴重縫破壞的越快，形成惡性循環。另外混凝土還有相當高的抗壓強度，只要擠壓在規定范圍內，對橋梁結構不會造成影響。由此可見在伸縮縫的設計中，采用安全系數較大的伸縮縫寬度，是完全沒有必要的。

我公司是*內**專業生產各種球形支座生產企業，在這種橡膠支座出廠時，生產廠家應將球形支座調平，并將聯結螺栓擰緊，以防止球形支座在運輸和安裝過程中發生轉動和傾W.生產廠家也可根據使用單位提供的預設轉角及位移量，在裝配時預先調整好.球形支座安裝前方可開箱檢查裝箱清單，包括配件消單、檢驗報告復印件、球形支座產品**證書及安裝養護細則。施工單位在開箱后，不得任意轉動聯結螺栓，并不得任意拆卸球形支座.球形支座用以支承容器或設備的重量，并使其固定于*定位置的支承部件。還要承受操作時的振動與地震載荷。如室外的塔器還要承受風載荷。

球形支座出廠時，應由生產廠家將球形支座調平，并擰緊連接螺栓，以防止球形支座在安裝過程中發生轉動和傾覆。球形支座可根據設計需要預設轉角及位移，但施工單位應在訂貨前提出預設轉角及位移量的要求，由生產廠家在裝配時預先調整好。球形支座安裝前方可開箱，并檢查裝箱清單，包括配件清單、檢驗報告復印件、球形支座產品**證書及球形支座安裝養護細則。施工單位開箱后，不得任意轉動連接螺栓，并不得任意拆卸球形支座。球形支座安裝高度應符合設計要求，要保證球形支座平面的水平及平整。球形支座支承面四角高差不得大于2MM。球形支座在試運營期*年后應進行檢查，清除球形支座附近的雜物及灰塵，并用棉絲仔細擦除不銹鋼表面的灰塵。

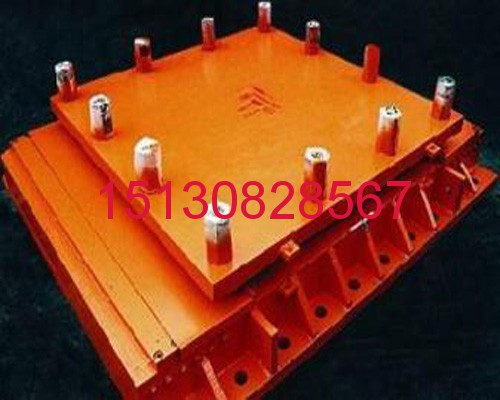

球形支座是由上座板、球形四氟板、球形板、平面四氟板、鋼板、下座板及自動限位調整螺栓裝置組成，所述上座板的上端面具斜面，下端面內開設有球形凹腔、球形外凹腔；球形四氟板安裝在球形凹腔內；球形板位于球形四氟板的下方、球形外凹腔內；平面四氟板安裝在球形板底部的凹腔內；鋼板與下座板固定；下座板通過自動限位調整螺栓裝置與上座板固定。本實用新型具有結構合理、安裝方便、省工省料、使用安全、能適應*大坡度達12％橋梁上使用等優點。球形支座安裝高度應符合設計要求，要保證球形支座平面的水平及平整。球形支座支承面四角高差不得大于2mm

盆式橡膠支座出現這些安裝病害，只能說明施工人員專業知識太差，不懂橡膠支座安裝技術，另外監理不力，工程驗收不到位。南京市境內某4聯跨匝道彎橋，縱向坡度7%，2007年10月被*輛滿載60噸鋼板的載重卡車爬坡時翻車事故砸壞，導致彎橋兩端橡膠支座移位，箱梁橋面和防撞護欄嚴重受損。在事故后的糾偏加固中，發現跨中橋墩上的固定盆式橡膠支座存在嚴重的安裝缺陷，圖6所示。

對于多聯跨縱向坡度大于5%以上匝道彎橋，中間橋墩上固定盆式橡膠橡膠支座的安裝，如何解決大坡度的影響？從設計和施工兩方面均未考慮縱坡的影響，設計圖上未標注安裝圖，導施工單位胡亂安裝，造成圖6所示的殘狀，使橡膠支座失去使用功能。從圖6中可看出，由于縱坡的影響，橡膠支座上壓板呈傾斜狀，已將鋼盆盆壁壓屈。某長江大橋懸索橋兩端特大滑動橡膠支座，通車多年，橡膠支座滑板磨損嚴重，而影響滑動功能，而不得不更換滑板。橡膠支座滑板*般都采用四氟乙烯材料加工而成，摩阻系數很小，**標準規定μ≤3%，實測*般在0.5%，但有規定條件，維護時*定要涂硅脂。盆式橡膠支座的橡膠體安裝在鋼盆內，*般檢測時，不檢測內部橡膠層，只是檢測鋼盆

的豎向和徑向變形以及活動橡膠支座的滑板水平摩擦系數。養護檢查時發現，不少橋梁的盆式橡膠支座由于橡膠體的豎向壓縮變形大，橡膠支座的上壓板完全作用在鋼盆壁上，而失去橡膠橡膠支座的功能和作用，對梁體受力十分不利。所以近幾年，發現梁體普遍出現裂縫病害，與橡膠支座病害也有密切關系。橡膠支座生產廠家生產時只注重鋼盆外觀質量，對鋼盆內的橡膠層不重視，甚至偷工減料和使用再生膠，反正放在鋼盆內，有質量問題也看不到。對此應引起足夠重視。

對于盆式橡膠橡膠支座的產品質量應嚴格按鐵道部和交通部相應產品標準和規范加強質量檢測，不僅檢測鋼盆的質量缺陷，中間橡膠層也要檢測，檢測不**者不準使用。杜絕橡膠支座帶病使用。
3.2多跨連續箱梁的橡膠支座設計布置，要保證梁體受力合理。案例2的橡膠支座布置圖是不合理的。對連續梁靠分隔帶的*側應該全部布置單向活動橡膠支座，靠護欄*側的橡膠支座應全部布置多向活動橡膠支座中間跨橋墩布置固定盆式橡膠支座，圖7所示。設計選用盆式橡膠支座時，對有縱坡和橫坡及縱向坡度≥3%的橋梁，*是要提供橋梁的設計橡膠支座轉角，供廠家生產時參考。

七跨連續箱梁盆式橡膠支座的合理布置圖對多跨連續箱梁采用移動支架施工時，第*聯跨箱梁安裝橡膠支座時，在橡膠支座的兩側應設置臨時橡膠支座，保證落梁時防止意外滑動事故，等到第二聯跨箱梁落梁并張拉預應力后，第*聯跨的臨時橡膠支座和橡膠支座連接板方可拆除。當多跨連續箱梁施工結束后，*定要檢查將所有橡膠支座安裝連接板全部拆除。保證橡膠支座按設計要求發揮作用功能。

對多跨預應力變截面連續箱梁，采用掛籃懸挑法施工時，施工階段箱梁為懸臂受力狀態，支座受力很小，當箱梁合攏后體系轉換為成橋受力狀態時，梁體自重全部作用在橡膠支座上。所以體系轉換階段前應將盆式橡膠支座的安裝連接板全部拆除、解除約束，使橡膠支座按設計受力狀態正常發揮作用功能。否則將會產生案例3的工程質量事故。橡膠支座墊石要保證平整，對多聯跨匝道彎橋，縱向坡度都大于5%以上，橡膠支座墊石應設置與縱坡相同的坡度，保證橡膠支座底板呈水平狀態，同時模板和廢棄砼要隨即清除干凈，防止積水導致鋼盆銹蝕，影響橡膠支座使用功能。對于跨江河的特大型斜拉橋和懸索橋兩端大位移滑動橡膠支座，要求經常維護在滑板上加涂硅脂，*般每個月*次，保證橡膠支座自由滑動，否則會磨損

*標的球形支座的安裝及注憊事項

(1)橋梁梁體及墩(臺)部位的棍凝土強度等*不宜低于C40，特殊情況需經設計單位認可。

(2)安裝球形支座時，應在下橡膠支座板四周用鋼模塊調整球形支座水平，并使下球形支座板底面高出橋墩(臺)頂面20^-50mm，找出球形支座縱、橫向中線位置，使之符合設計要求。用環氧樹脂砂漿灌注球形支座底面墊層.

(3)環氧樹脂砂漿硬化后，拆除球形支座四角臨時鋼楔塊，并用環氧樹脂砂漿填滿被抽出楔塊的位置。

(4)在梁休安裝完成后，或現澆混凝土梁體形成整體并達到設計強度后，在張拉梁體頂應力之前，拆除上、下球形支座連接板，以防止約束梁體正常轉動。

(5)拆除上、下球形支座連接板后，檢查球形支座外觀，并及時安裝球形支座外防塵翠。

(6)當球形支座與梁體及墩臺采用焊接連接時，應先將球形支座準確定位后，用對稱間斷焊接，將下球形支座板與墩臺L預埋鋼板焊接，焊接時應防止燒傷球形支座及混凝土。

橋梁伸縮縫的破壞，對橋梁使用性能以及通車都會帶來嚴重的影響，因此必須加強橋梁伸縮縫的優化設計，從伸縮縫類型、結構以及環境等相關因素進行強化設計，才能確保伸縮縫在今后的使用中，滿足橋梁使用性能。伸縮縫按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、 　　其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型、GQF-160型、GQF-240型、GQF-320型等伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.對于很長的橋梁伸縮縫是在工廠制造并組裝，若整條伸縮縫超長不能運輸或工程需分段施工時，需在現場焊接后，再組裝橡膠密封條。

1、在澆筑擬安裝伸縮縫的梁體、橋臺時，在端部預留符合安裝尺寸的槽口，推薦尺寸見安裝圖。

2、設置預埋鋼筋，預埋深度不小于 50cm ，并與梁體、橋臺內結構鋼筋接一體，間距尺寸為 20cm ，并和伸縮縫錨固件保持*致。

3、梁端間隙應不小于梁體伸長量，在預制、現澆或吊裝時由橋梁工程師根據當?shù)貧鉁卮_定。4、根據安裝時氣溫調節伸縮縫定位尺寸“ J ”值。

5、用發泡塑料板嵌入梁端間隙內，其上部與伸縮縫鋼梁內側密合，盡量達到密封，防止?jié)仓炷?時出現漏漿、空洞等現象。

6、伸縮縫吊裝就位，檢查其**線與梁端縫隙**線是否重合，其頂面與路面標高是否*致，及時進行調整。

7、將預埋鋼筋和伸縮縫錨固件焊接牢固，再橫穿 Φ 12以上水平鋼筋，用鐵絲扎緊或焊實，使之構成一體。

8、立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。

9、用膠粘紙帶或木板封閉伸縮縫頂面縫口，在槽口部位澆筑 50 號混凝土，用插入式振動棒，充分振搗密實。

10、抹平混凝土過渡段表面。用直尺檢查伸縮頂面、過渡段，應盡量與路面平順。做好混凝土養護后方可通車。
