鋼齒型橋梁伸縮縫施工 SCB梳齒型伸縮縫的先進性能分析151-3082-8567

板式橡膠支座是*種由多層天然橡膠片與薄鋼板相結合在*起硫化、粘合而成的橡膠支座產品，由于板式支座擁有足夠的豎向剛度，可以將橋梁上部構造的反力可靠的傳遞給墩臺，由于橡膠自身良好的彈性，能很好地適應梁端的轉動，又有較大的剪切變形能力，可以滿足上部構造的水平位移。

對于橋梁工程中伸縮縫產品安裝質量與工程進度的把握,這關系到在橋梁伸縮縫安裝施工工藝,以及在運輸、存放與安裝還存在很多問題，由于施工的特殊性，必須是在瀝青砼上面層施工完畢后進行,這就使得橋梁的各路面標段面層施工進度參差不齊,造成伸縮縫施工工期緊、任務重，同時又因路面工程、房建工程、機電工程、交通安全設施、綠化工程等的交叉施工，給伸縮縫的施工與管理造成相當大的難度。

如何確保公路橋梁伸縮縫安裝質量與工程進度，使高速公路在工程規定的時間內通車標，因此必須做好伸縮縫的施工質量與進度高度統*，我們建議可以主要采取以下步驟：

根據路面工程完成情況及時并合理地安排剩余路面施工計劃，以此為基礎，要求要求伸縮縫施工按工期要求進行倒排計劃，并細化到每*個工作日，做到心中有數。要求各安裝廠家加大設備、人員投入，每個標段必須配足1～3個班組，同時進行幾個工作面施工，加快工程進度，確保年底順利通車。

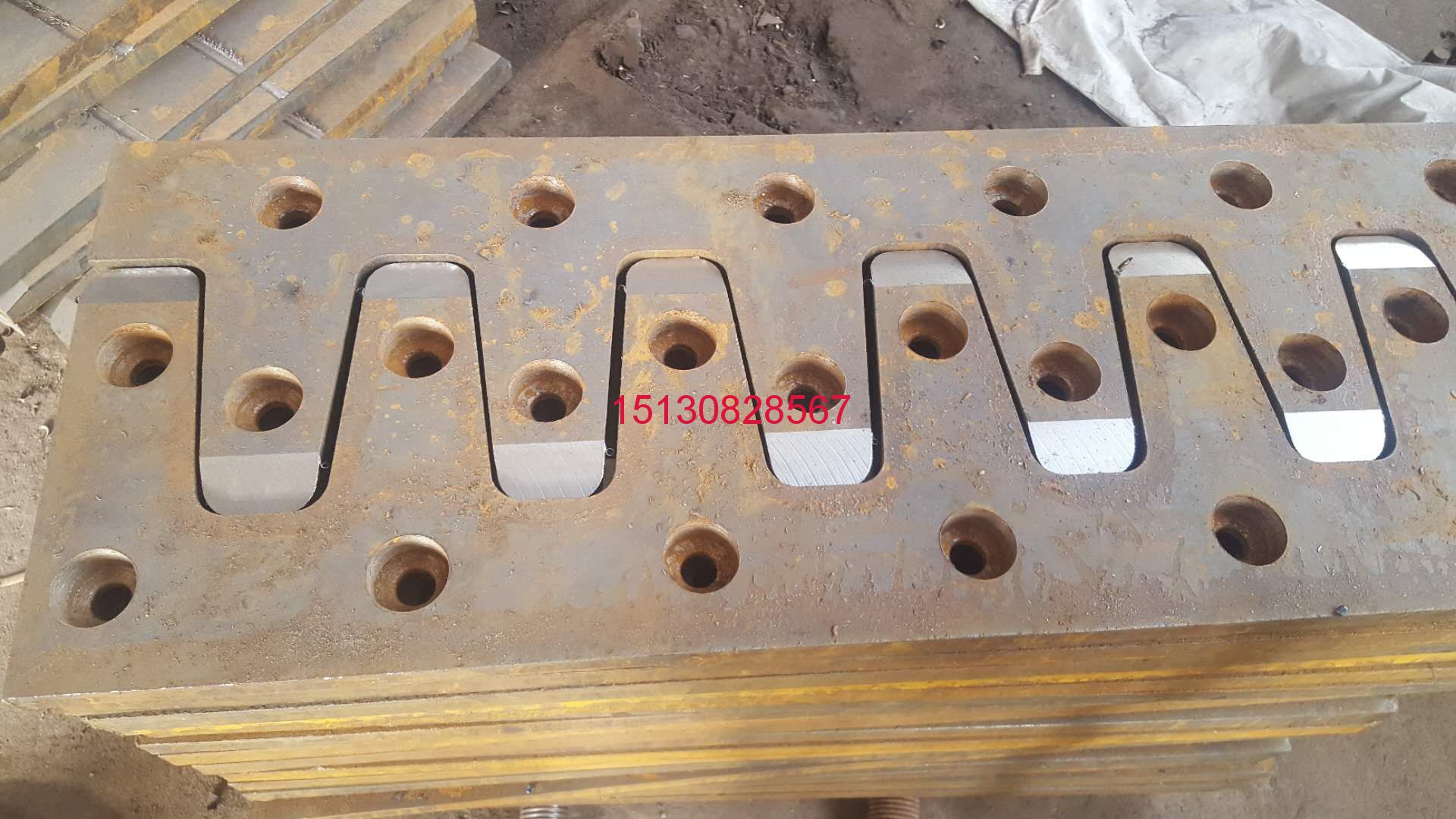

1.鋼齒型橋梁伸縮縫面層板為梳齒形防滑槽鋼板，從左右伸出橋面板間隙處相互嚙合的支承式構造，結構剛度較大，可承受較大的水平變位，伸縮量可達420mm。

2.梳齒型橋梁伸縮縫建筑高度低。梳齒型伸縮縫在橋面鋪裝層高度內就能安裝，不需要梁體內預留槽口，大大方便了設計和施工。

3.該伸縮縫適用范圍廣。新、老橋梁上都能采用，尤其是對老橋大位移橡膠板式伸縮裝置的更換特別適宜，是模數式大位移伸縮縫(裝置)是無法替代的。汽車行駛平穩、舒適、不跳車、無噪聲。

4.該SCB梳齒型伸縮縫具有構件運輸、安裝方便、不需要超長車運送，也不要用吊車裝卸。本產品具有造價低。價格比模數式大位移伸縮裝置可節約20%左右。

根據中華人民共和*交通行業生產標準JT391-1999《公路橋梁盆式橡膠支座》、交通部標準JTJ023-85《公路鋼筋混凝土及預應力土橋涵設計規范》為標準進行和依據進行設計。在產品設計時還應適當滿足了2996年版歐洲標準PREN1337-5《盆式橡膠支座》、1994年版《美*公路橋梁設計規范》第十四篇“橋梁伸縮縫和橡膠支座”中的相關內容。與GPZ盆式橡膠支座對比較，技術指標完全*致，但其單向支座采用歐美常用的中間導向形式，比GPZ(II)型盆式支座的兩側導向形式具有很多優勢。

公路橋梁盆式橡膠支座采用中間導向式在橋梁梁體產生側彎時可帶動中間鋼襯板做少量轉動，從而避免側向約束力，兩側導向式則易產生約束力。

在橡膠支座的兩側導向式安裝時，上下導向塊必須保證平行，交叉角不得大于5’，否則滑動時易卡死，阻礙梁體伸縮，而支座采用中間導向式支座就不會產生這個問題。因?yàn)橹虚g導向式支座的上板比兩側導向式支座的上板重量輕，可以直接采用鋼板加工，不使用鑄鋼件，在很大程度降低了造價。本產品是*種可以代替完全代替GPZ(II)盆式橡膠支座的產品。

QPZ系列盆式橡膠支座

1.分類縱向活動支座 代號為ZX; 多向活動支座 代號為DX; 固定支座 代號為GD

2.適用溫度范圍常溫型支座：適用于-25℃～+60℃; 耐寒型支座：適用于-40℃～+40℃代號為F

3.技術性能支座豎向轉角≥40′ 豎向承載力1000-50000KN共分28*，支座可承受的水平承載力為豎向的10% 支座位移量可根據工程需要變更，定貨時用戶提出要求即可 4.QPZ系列盆式橡膠支座構造特點：活動支座不銹鋼板和聚四氟乙烯滑動面采用硅脂潤滑，可降低摩擦阻力?？v向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。 縱向活動支座中間導向，與目前*內普遍采用的槽形上支座板型式相比，不但 減少了重量，而且減少鑄鋼件數量。 支座設置防塵圍板，減少灰塵侵

通常我們把:橋梁伸縮縫按結構及性能可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型等型號，其中GQF-MZL型數模式橋梁伸伸縮縫,是采用*內優*熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置。

其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫,  GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁使用。我廠生產的各種型號的伸縮縫裝置的產品代號表示方法與中華人民共和*交通行業標準表示方法相*致.例如：GQF-C80、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR) 為例，GQF為交通行業標準規定的伸縮縫裝置代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mmNR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠。

橋梁伸縮縫是*種為了適應公路、鐵路橋梁的橋面發生的變形，安裝在橋體在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上的*種伸縮設置，行業內又稱之為伸縮縫。

為及時了解、掌握工程動態，全線各駐地辦每天應上報每日工作報表，以便及時了解工程進度，*旦發生進度滯后，立即查明原因，予以協調解決，確保工程進度。為了加強交通協調工作，避免影響工程質量及進度。施工后期，交通也是影響伸縮縫施工進度的*個關鍵因素，因伸縮縫施工必須封閉施工，同時又要確保路面、房建、綠化、機電工程及交通安全設施的施工，為解決這*矛盾，我們通過掌握施工動態，及時作出合理的調整，*旦有沖突，立即進行協調，做到其它工程與伸縮縫施工兩不誤。安全文明施工。在施工作業區布置交通警告標志**，嚴禁在標志**不全的情況下進行施工作業。同時在施工時做到施工器件、材料及產品堆放整齊，設備布置妥當，垃圾及時清理干凈，實現文明施工。

板式橡膠支座按膠種適用溫度分類如下:

a、氯丁橡膠: 適用溫度+60℃∽-25℃

b、天然橡膠: 適用溫度+60℃∽-40℃

c、三元乙丙橡膠: 適用溫度+60℃∽-45℃

四氟乙烯板式橡膠支座在板式橡膠支座的基礎上表面粘復*層1.5-3mm的聚四氟乙烯板，它除了豎向剛度與彈性變形，能承受垂直荷載及適用梁端轉力外，因聚四氟乙烯板的低摩擦系數，可使梁端的四氟板表面自由滑動，水平位移不受限制，特別適宜中、小荷載，大位移量的橋梁使用。橋梁板式橡膠支座是由多層橡膠片與薄鋼板硫化、粘合而成,它有足夠的豎向鋼度,能將上部構造的反力可靠的傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有教大的剪切變形能力,以滿足上部構造的水平位移.

板式橡膠支座不僅技術性能優良,還具有構造簡單、價格低廉、無需養護　易于更換緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。

公路橋梁盆橡膠支座的結構造特點如下：

公路橋梁盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的F4板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及F4板與不銹鋼之間的滑移上。從試驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。 盆式橡膠支座分為：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品 公路橋梁盆式橡膠支座

1、公路橋梁盆橡膠支座在不銹鋼板與聚四氟乙烯板之間加入硅脂潤滑，可降低摩擦阻力。

2、在公路橋梁盆橡膠支座縱向活動支座采用中間導向的方法，能適應梁體旁彎變形的需要適用于寬度很大的橋梁使用。在縱向活動支座中間導向，與目前*內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。我們在每個橡膠支座上都安裝有防塵圍板，可以減少灰塵侵入。

公路橋梁盆橡膠支座的產品分類

a、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX；b、單向活動支座：具有豎向轉動和單*方向滑移性能，代號為DX；c、固定支座：僅具有豎向轉動性能，代號為GD。

2.支座適用溫度范圍 a.常溫型支座：適用于-25℃～+60℃； b.耐寒型支座：適用于-40℃～+60℃代號為F。

3.技術性能 a.支座豎向轉角≥40′ b.豎向承載力1000-50000KN共分28*，非滑移表面的水平承載力為豎向的10% c.摩擦系數：常溫型μ≤0.04 耐寒型μ≤0.06 支座壓縮變形值不得大于支座總高度的2%，盆環的徑向變形不得大于盆環外徑 的0.5‰

GPZ（Ⅱ）系列盆式橡膠支座

1.分類雙向活動支座 代號為SX； 單向活動支座 代號為DX； 固定支座 代號為GD

2.適用溫度范圍常溫型支座：適用于-25℃～+60℃； 耐寒型支座：適用于-40℃～+60℃代號 為F

3.技術性能 a.支座轉角≥0.02rad b.豎向承載力0.8-60MN共分31*，非滑移表面的水平承載力為豎向的10% c.摩擦系數：常溫型μ≤0.03 耐寒型μ≤0.06 支座壓縮變形值不得大于支座總高度的2%，盆環的徑向變形不得大于盆環外徑的0.5‰

1、如果按客戶要求將伸縮縫全部組裝好后，由生產廠家或用戶運往施工現場。如其長度超過運輸允許限度或由于其他原因不能整體運輸時，可以采用拆分的方法運輸。

2、當運抵施工現場后，其存放地點應盡量接近安裝位置，并放置在*少高于地面30cm的支撐物上。橋梁伸縮縫安裝質量關系到產品使用年限，同樣的產品，安裝的好壞，都會影響使用效果和耐久性會有明顯差別。因?yàn)檎_的施工高質量的安裝，是保證伸縮縫產品使用效果好壞的*后*個關鍵環節。因?yàn)樵诎惭b前，要保正以下步驟已經完成：

3、盡量在路面鋪裝好后進行，在伸縮縫裝置安裝前，須對留槽的寬度、深度及預埋鋼筋進行檢查，使之符合安裝伸縮縫裝置的要求。仔細清理槽口，必須把所有污物、塵土及其他不需要的東西全部予以清除。c、檢查在橋梁伸縮縫各梁之間間隙是否符合安裝溫度的要求，如不符合必須在制造廠工程技術人員的指導下進行調整，使伸縮縫裝置各梁之間間隙符合設計要求，調整之后再按上夾具，以備安裝

4、以橋梁兩側的瀝青路面為標高，用起重設備將伸縮縫裝置放在槽口內，調整伸縮縫裝置使其頂面與路面標高相同，其縱坡、橫坡應與橋梁路面相符。檢查伸縮縫裝置的位置，使伸縮縫裝置在垂直縫的方向和順縫方向的位置都符合設計要求，如果此時個別預埋鋼筋對伸縮縫裝置的正確方向有防礙，可以用氣割割掉。

5、將模數式橋梁伸縮縫正確安裝就位后，先將伸縮縫裝置*側的錨固鋼筋與預留槽的預埋鋼筋相連并焊接,焊接時可以間隔*個焊*個，然后再將另*側的錨固鋼筋按上述步驟焊接。當伸縮縫裝置確認固定好后，夾具便可以取下，然后將其余的未焊接錨固鋼筋與預埋鋼筋完全焊接，使伸縮縫裝置可靠錨固。

6、伸縮縫裝置如果是分段安裝的，接縫處必須采用焊接。型鋼的焊接接頭在制造工廠已經具備好，當兩相臨縫對正后，即可安裝，每根梁全部焊接好后再按上述步驟進行錨固。

7、在梁端安裝模板，要求公路橋梁伸縮縫外型尺寸和預留槽的缺口進行制作，模板應做的相當嚴密以防止沙漿流進位移控制箱或流進梁端縫隙。

8、檢查安裝的模板嚴密無縫以后再將預留槽清洗干凈，便可澆注混凝土，并震搗密實?；炷林辽倥c該處的結構混凝土具有同*強度，澆注混凝土?xí)r要保持伸縮縫裝置的頂面清潔。對于橋梁伸縮縫的施工安裝工藝是非常重要的,按以下方法施工就可以保正施工的質量了.

下面,我們?yōu)橛脩艚榻B*下關于公路橋梁伸縮縫的安裝步驟及注意事項

伸縮縫安裝之前，安裝時的實際氣溫與出廠時的溫度有較大出入時，須調整組裝定位空隙值，伸縮縫定位寬度誤差為±2mm，要求誤差為同*符號，不允許*條縫不同位置上同時出現正負誤差。安裝時伸縮縫的**線與梁端**線相重合。如果伸縮縫較長，需將伸縮裝縫分段運輸，到現場后再對接，對接時，應將兩段伸縮縫上平面置于同*水平面上，使兩段伸縮縫接口處緊密靠攏，并校直調正。用高質量的焊條，逐條焊接，焊接時宜先焊接頂面，再焊側面，*后焊底面，要分層焊接，確保質量，并及時清除焊渣。焊接結束后用手提砂輪機磨平頂面。

SCB梳齒型伸縮縫的標高控制與固定采用龍門吊架和10×10角鋼作定位角鋼，使伸縮縫上頂面比兩側瀝青砼面層的標高低約2～3mm，控制伸縮縫的標高，然后對伸縮縫的縱向直線度也進行調整。伸縮縫的標高與直線度調整到符合設計要求后，可進行臨時固定，固定時應沿橋?qū)挼?端向另*端依次將伸縮縫邊梁上的錨固裝置與預留槽內的預埋鋼筋每隔2-3個錨固筋焊*個焊點，兩側對稱施焊，以保證抄平后的伸縮縫不再發生變位，嚴禁從*端平移施焊，造成伸縮縫翹曲。綁軋鋼筋用鋼筋頭墊好。

橋梁伸縮縫的焊接固定后應對伸縮縫的標高應再復測*遍，確認在臨時固定過程中未出現任何變形、偏差后，把異型鋼梁上的錨固鋼筋與預埋鋼筋在兩側同時焊牢，*好*次全部焊牢。如有困難，可先將*側焊牢，待達到預定的安裝氣溫時，再將另*側全部焊牢。注意焊點與型鋼距離不小于5cm，以免型鋼變形。在焊接的同時，應隨時用三米直尺、塞尺檢測異型鋼的平整度，平整度應控制在0—2mm范圍，否則很容易出現跳車現象。在固定焊接時，對經常出現的預留槽內預埋筋與異型鋼梁錨固筋不相符現象，要采用U型、L型、S型鋼筋進行加固連接，以確?？p體與梁體的牢固連接。連接處焊縫長度應不小于10cm，應按照規范要求，采用淺接觸，保證焊接長度。嚴禁出現點焊、跳焊、漏焊等現象。伸縮縫焊接牢固后，應盡快將預先設定的臨時固定卡具、定位角鋼用氣割*割去，使其自由伸縮，此時應嚴格保護現場，防止車輛誤壓。

模板多采用泡沫板、纖維板、薄鐵皮等，模板應做的牢固、嚴密,能在砼振搗時而不出現移動，并能防止沙漿流入伸縮縫內，以免影響伸縮。為防止砼從上部縫口進入型鋼內側溝漕內，型鋼的上面必須要用膠布封好。應在兩側設置鋼筋網，帶肋鋼筋網頂部應低于路面標高3cm，設置Φ5帶肋鋼筋網（10×10）防裂鋼筋網。

橋梁伸縮縫混凝土的施工會截?cái)鄻蛄簝蓚?cè)盲溝內的水的排出，造成橋面鋪裝出現水損壞，宜通過塑料軟管將橋梁盲溝內的水排出橋面外，在澆筑混凝土?xí)r將排水軟管埋設到位。

采用砼澆注法進行橋梁伸縮縫的安裝

A  澆注前應在縫兩側鋪上塑料布，保證砼不污染路面。B  砼振搗時應兩側同時進行，為保證砼密實，特別是型鋼下砼的密實，用振搗棒振至不再有氣泡為止。C  砼振搗密實后，用抹板搓出水泥漿，分4-5次按常規抹壓平整為止。這道工序應特別注意平整度，砼面比瀝青路面的頂面略低1-2mm為宜，過高或過低都會造成跳車現象。

7、橋梁的養護方式

水泥砼澆筑完成后，然后覆蓋麻袋或草苫子，嚴格灑水養生，養生期不少于7天。養生期間嚴禁車輛通行。經過養生，水泥砼強度達到設計強度的50%以上后，可安裝橡膠密封條，安裝前必須把縫內充當模板的泡沫板、纖維板、漏漿的砼硬塊全部掏干凈后，嵌入橡膠條。

8、環境保護施工過程中嚴禁污染路面及橋面：嚴禁將生活設施置于橋面或者路面之上，不準將生活垃圾拋棄在路面上；切割瀝青混凝土?xí)r必須采取措施防止污染路面，清理出的垃圾應放置在寬大的彩條布上，清理完畢卷起多余的彩條布將清理出的垃圾包裹嚴密，防止污染路面；施工用的機具、設備必須采取嚴格措施，避免漏油污染路面；不準混凝土攪拌運輸車在路面上進行掉頭，以免碾起瀝青路面；施工過程中，包括攪拌運輸車的出料斗均應采取措施不準混凝土污染路面注：我們在施工現場應切實做好安全工作，應在中央分隔帶開口處將路進行封閉，包括必要的縱向封閉和橫向封閉，封閉應徹底，并懸掛彩條旗進行提醒注意施工的安全。

公路橋梁盆式橡膠支座在組裝前應用丙酮或酒精將四氟板和不銹鋼滑板擦洗干凈,然后在四氟板儲脂坑內注滿5201-2硅脂。然后在安裝地腳螺栓、預埋底柱及防塵罩。注意,在安裝盆式橡膠支座安裝時宜將地腳螺栓穿入頂（底）板并旋入底柱內，頂（底）板與底柱之間墊上2mm厚的橡膠墊圈。底柱放入預留孔內，調整好支座平面位置和設計標高后，用環氧樹脂砂漿填滿預留孔。支座四腳高差不得大于2mm。

公路橋梁盆式橡膠支座是*種采用不銹鋼板和聚四氟乙烯滑板間的平行滑移產生的位移的*種盆式橡膠支座的產品，它具有摩擦系數低、承載能力大、變形小、耐磨耗、抗腐蝕能力強的特點。

由于公路盆式支座內采用密封的橡膠可以大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。 相比其它類型的橡膠支座產品,具有構造簡單、重量輕、價格便宜的特點。因此GPZ系列支座的使用可以對橋梁設計非常有利。

我廠生產的此種盆式橡膠支座的豎向承載力的可以分為:分31*。 注:對于固定支座在各個方面和單向活動支座在非滑移方向的水平承載力均不得小于豎向承載力的10%。 GPZ盆式支座容許轉動角度不得小于0.02rad。本系列GPZ(II)盆式橡膠支座的適用溫度有兩種，就根據橋梁所在地區的溫度進行選擇。 常溫型支座：+60℃ ～ -25℃采用氯丁橡膠 耐寒型支座：+60℃ ～ -40℃采用天然橡膠或三元乙丙橡膠，代號為F. 支座設計承載力允許超載10%。

注:在使用GPZ(II)公路橡膠支座時,要在-25℃～+60℃環境中使用 設計摩擦系數*小取值0.03； 在 -40℃～+60℃使用時，設計摩擦系數*小取值0.06。 支座設計*大轉角為0.02rad,其性能與GPZ盆式橡膠支座基本相同。

當公路橋梁盆式橡膠支座安裝就位后，應在頂、底板四周安裝防塵罩。防塵罩不應影響支座的滑移與轉動性能。凡

板式拉壓橡膠支座

板式拉壓橡膠支座是在板式橡膠支座的**設*根拉力螺栓，將支座頂板和下滑板聯接在*起,在支座下滑板和底板及錨固定架板之間設不銹鋼板和聚四氟乙烯滑板，以使支座可以縱向滑動。該支座即隨壓力，又承受拉力。

隔震板式橡膠支座

橡膠隔震支座是在*膠板式板式橡膠支座的基礎上，在支座**放入鉛棒以改善支座隔震性能的*種隔震支座。鉛芯板式橡膠支座隨結構物的重量及水平力，使支座產生滯后隔震的塑性變形，并通過橡膠體的彈性提供水平恢復力。因此鉛芯板式橡膠支座即起到隔震作用，又起到阻震效果，是解決地震區橋梁及現代建筑隔震系統較為優良的*種支座。

桁架板式橡膠支座

桁架板式橡膠支座是為適應現代建筑需要，解決大跨度結構因溫度變化而產生的水平位移和建筑結構之間的隔震、減震要求頁設計的，桁架支座是由多層橡膠片和多層加勁鋼板經加壓、硫化制成，具有足夠的豎向鋼度，以支撐上部結構的垂直載荷。同時，通過其良好的彈性和較大的剪切變形，來滿足上部結構因溫度變化而引起的支撐結構的推力，并通過支座的耗能起到減震、隔震作用。橡膠支座定位通孔，通過螺栓將橡膠支座固定在支撐結構上。

生產盆式橡膠支座在出廠經檢測必須完全符合JT391－1999《公路橋梁盆式橡膠支座》標準才能出廠。

在橡膠支座安裝之前應對支座的安裝位置進行測量檢驗，支座安裝平面應和支座的滑動平面或滾動平面平行，其平行度的偏差不宜超過2‰。橋梁支座安裝前應對活動支座頂、底板的相對位置進行檢查。支座安裝后，滾動和滑動平面應水平，其與理論平面的斜度不大于2‰。支座上、下板**應對中，其偏差不大于2‰。

矩形（圓形）板式橡膠支座

（*）性能：本產品由多層橡膠片與薄鋼板鑲嵌、粘合壓制而發。有足夠的豎向剛度以承壓垂直荷載，能將 上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形以滿足上部 構造的水平位移。
（二）特點：本產品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用，與原用的鋼支座相比，有構造 簡單，安裝方便；節約鋼材，價格低廉；養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益；有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。

二、四氟乙烯板式橡膠支座

（*）特點：四氟乙烯板式橡膠支座是于普通板式橡膠支座上粘接*層厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.08）可使橋梁上部構造的水平位移不受限制。

三、球冠圓板式支座：

（*）特點：圓形球冠板式橡膠支座是經由圓板式支座改進而來的。支座頂面彩純橡膠球型表面，支座底部加設*圈R2.5 mm的半圓型圓環。它保留了變形各向同性的優點，又可克服安裝后易產生的偏壓、脫空等現象，適用于*般橋梁，也適用于各種布置復雜的，縱坡較大的立交橋和高架橋，也是根據不同坡度調整球冠半徑。

為保證板式橡膠支座安裝平整，*般應在支座底面與職稱墊石頂面之間，搗筑20～50mm厚的干硬性無收縮砂漿墊層。

GJZ系列橡膠支座

該支座由若干層橡膠片與薄鋼板經加壓硫化而成。有足夠的豎向剛度，滿足垂直荷載，同時具有良好的彈性以適應梁端的轉動。具有較大的剪切變形以滿足上部構造的水平位移；并且具有良好的防震作用，可減輕動載對上部構造與墩臺的沖擊作用。構造簡單，安裝方便，價格低廉，養護簡便，易于更換。

GJZF4系列橡膠支座

該支座在GJZ系列支座上按支座平面尺寸粘復*層2～4mm厚的聚四氟乙烯板（F4）而成，除具有GJZ支座的功能外，由于利用（F4）板與梁底不銹鋼板之間的低摩擦系數，使上部構造的水平位移不受支座本身剪切變形量的限制，減少剪切力，同時還可用于滑動笨重物件，如橋梁連續梁頂推施工。

GYZ系列橡膠支座

該支座具有水平剪切的各向同性，能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。

GYZF4系列橡膠支座

該支座在GYZ系列支座上按支座表面尺寸粘復*層2～4mm厚的聚四氟乙烯板（F4）而成。除具有GYZ系列支座的所有功能外，由于它利用F4板與梁底不銹鋼板之間的低摩擦系數，使上部構造的水平位移，不受支座本身剪切變形量的限制，能滿足*些橋梁的大位移量需要。

GQZ系列橡膠支座

該支座除具有普通支座的功能外，還具有在梁端作用力作用時通過球形表面橡膠層調整受力**的位置，逐漸將力擴散到圓板式橡膠支座的鋼板和橡膠層，使支座受力均勻，尤其適用于斜交橋，立交橋等坡度橋的場所。

GQZF4系列橡膠支座

該支座在球冠系列支座底面粘復*層2～4mm的聚四氟乙烯板而制成。除具有球冠支座的功能外，特別適用大位移量的橋梁。

進行橋梁橡膠支座的日常養護

在橡膠支座使用年限中應定期進行養護，這些工作包括：鋼件的表面油漆、輥軸及搖軸轉動部分定期擦洗并涂抹潤滑油、滑動支座不銹鋼表面的擦洗及檢查支座的錨栓等等。只有定期養護才能保證支座的正常工作狀態。

橋梁橡膠支座是*種用于連接橋梁上部結構和下部結構的重要結構部件。他能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。

通常我們將橋梁橡膠支座的分類：按變形的可能性、所用材料、結構形式三種方法分類。

按橡膠支座變形可能性分類：固定支座；單項活動支座；多項活動支座。

按支座所用材料分類：鋼支座：平板支座、弧形支座、搖軸支座、輥軸支座。聚四氟乙烯支座：滑動支座。

按橡膠支座按結構形式：板式橡膠支座、盆式橡膠支座。

按支座的結構形式分類：弧形支座，搖軸支座，輥軸支座，板式橡膠支座，四氟版式橡膠支座，盆式橡膠支座，球形支座等。橡膠支座的安裝與橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；支座必須能可靠的傳遞垂直和水平反力；支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；鐵路橋梁通常必須在每聯梁體上設置*個固定支座；當橋梁位于坡道上，固定支座*般應設在下坡方向的橋臺上；當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；固定支座宜設置在具有較大支座反力的地方；在同*橋墩上的幾個支座應具有相近的轉動剛度；連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

總之，橡膠支座的布置原則是既要便于傳遞支座反力，又要使支座能充分適應梁體的自由變形。
