橋梁伸縮縫簡稱為伸縮縫,或者橋梁伸縮縫。橋梁伸縮縫需要根據不同橋梁的結 構、形狀、長度等情況而設計,因此每座公路橋梁都要選用不同的伸縮縫產品，以消除溫度、 荷載對橋梁構件的損傷。按伸縮縫使用的材料和用途可分為：模數式橋梁伸縮縫和KS伸縮縫以 及TST彈塑體伸縮縫。 橋梁伸 縮縫的型號   生產的橋梁伸縮縫的型號齊全,主要有：GQF-C、GQF-F、GQF-Z、GQF -E、GQF-L型、GQF-MZL型數模式橋梁伸縮縫,它是采用熱軋整體成型的異型鋼材設計的橋梁伸 縮縫裝置。其中GQF-C型、GQF-F型、GQF-Z型、GQF-E型、GQF-L型伸縮縫適用于伸縮量80mm以 下的的橋梁接縫。   GQF-MZL型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫 ,適用于伸縮量80mm-1200mm的大中跨度橋梁.  期,前西德、瑞士為滿足高速公路行駛的要求,就開始了對模數式伸縮縫的研究,隨后美、英 、法、日也開始了引進和研究。在我*隨著高速公路的發展,1988年由中交公路規劃設計院主 持并完成了560mm的組合式大變位伸縮縫的設計,1989年由西安自力橡膠廠承擔,完成了該伸 縮裝置的制作。1995年中交公路規劃設計院又完成了80~1200mm的模數式伸縮縫設計,如圖6 所示。 圖6伸縮縫 目前,此伸縮縫已被廣泛應用在公路橋上,*大伸縮縫的應用已達 2240mm。經過近20年的使用,模數式伸縮縫的毀壞情況也很讓人擔憂,如 圖7、圖8 所示。圖7 1997年建成的某長江大橋 圖8某長江大橋橡膠條拉壞脫落 兩種裝置均各有利弊。但無論 哪種類型,在實際選用時,均應將伸縮縫的型號適當?shù)剡x擇大*些,尤其在安裝時不能隨安裝 溫度而調整安裝寬度 的鋼梳齒板式伸縮縫。下面著重介紹模數式伸縮縫安裝寬度的計算 。

安裝公路橋梁伸縮縫寬度的計算 多年的應用實踐,模數式伸縮縫的毀壞原因主要是相關人員對安裝溫 度與安裝寬度的關系認識不足,對伸縮縫的安裝寬度要求不到位。客觀地說,*座橋的施工進 度和竣工時間,不可能因伸縮縫的安裝而延長或縮短,因此設計、施工時必須充分考慮橋梁安 裝溫度的影響,以免由此帶來不良后果。下面以某橋模數式伸縮縫設計為例介紹安裝寬度的計 算(圖9)。31基礎資料 主橋?yàn)楠?dú)塔混凝土斜拉橋,懸臂*側長155m,引橋?yàn)槿?0m剛構 ,引橋總長120m。 (2)合龍溫度15~20(取中間數:175),極端*高氣溫407,極端* 低氣溫-55。

)相對于合龍溫度,極端*高氣溫升高值為:407-175=232;* 低氣溫降低值為:175+55=23。 (4)主橋總體計算提供3號墩處懸臂端點的水 平位移 (伸與縮是對主梁而言),見表1。 212011年第4期馬進彭運動: 大跨徑橋梁伸縮縫全壽命設計的體會單位:cm 圖9某獨塔斜拉橋橋型布置表13號墩處懸臂端點水平位移伸長(+) 序號荷載伸縮量/mm 縮短(-) 序號荷載伸縮量/mm 伸 長 1整體升溫+372正溫梯度+23 塔5度溫差+14索梁10溫差+ 25 活載縱風+36沉降mix+17 人群mix+78汽車mix+159汽車制動力 +2 10 恒載 + 3 總量+ + 73 縮短 1 整體降溫- 352負溫梯度-13塔5度溫差-14索梁10溫差-25沉降max-06活載縱風-37人群max-68汽車max-139 汽車制動力 -210收縮-1811徐變-2912 張拉鋼束 -9 總量- -1190伸、縮總量L/mm 192 注 :未參與計算的項目(不控制) 1 沉降max02活載橫風03百年橫風04施工荷載05 百年縱風 16 注:未參與計算的項目(不控制) 1 沉降max02活載橫風03百年橫風04施工荷載05 百年縱風 16 (5)引橋電算提供3號墩處主梁端點的水平位移(伸與縮是對上部主梁而言),見表2。 22公路 2011年第4期表23號端處主梁端點水平位移伸長(+) 序號荷載伸縮量/mm縮短(-) 序號荷載伸縮量/mm伸 長 1整體升溫+1282正溫梯度 +193 沉降mix+104人群mix+015汽車m ix+046 活載縱風+0 17 汽車制動力 +03 總量+ +166 縮短1整體降溫-1282負溫梯度-10 3沉降mix-084活載縱風-0 15汽車制動力-036人群mix-027汽車mix-078恒載-209收縮-12210徐變-20811 張 拉鋼束 -84 總量- -593伸、縮總量L/mm 759 注:未參與計算的項目(不控制) 1 沉降 max02活載橫風03百年橫風04施工荷載05 百年縱風 16 注:未參與計算的項目(不控制) 1沉 降max02活載橫風03百年橫風 04施工荷載05 百年縱風 16 32伸縮縫型號的選擇(以3號過渡墩處的伸縮裝 置為例) 因 在3號墩處總伸縮量為主、引橋在3號墩處 的伸、縮總量得:192+759=2679mm,選型號為320 型,富余量為320- 2679=52 1mm,即富余163%。3 3安裝溫度對應安裝寬度的計算 331主梁因整體升、降溫的影響 當每升高5時主、引橋主梁在 3號墩處的伸長值即伸縮縫縮短值。 主橋E伸 =37 2325=80mm 引橋E伸=128 232 5=28mm E 伸 =8+28=108mm 式中:37mm、128mm為主、引橋整體升溫時,3號墩處的 梁端位移(表1、表2)。 (2)當每降低5時主、引橋在3號墩處的縮短值即伸縮縫伸長值。

主橋E縮=35235=76mm 引橋E縮=128230 5=28mmE 縮 =76+28=104mm 式中 :35mm、128mm為主、引橋整體降溫時,3號墩處的梁端位移(表1、表2)。 (3)整體升溫時主、 引橋主梁在3號墩處整體伸長值之和(伸縮縫的短值)。 主橋L伸=73mm引橋L伸=166mm L 伸 =73+166=896mm (4)整體降溫時主、引橋主梁在3號墩處整體縮短值之和(伸縮裝 置的伸長值)。 主橋L縮=119mm 引橋L縮=593mm L 伸 =119+593=1783mm 332關于中間值的正確計算 根據以上計算,在荷載作用下梁的伸長和縮短值是不相等的( 縮短值約為伸長值的2倍),需調整中間值。 中間值計算時應考慮三項因素:當梁體在伸和縮 的情況下,均不要達到伸縮縫的極限值,此時應將富余量的*半分配到*高和*低溫度的兩側 (本示例為521/2mm);(2)降溫時伸縮縫的總 232011年第4期馬 進彭運動:大跨徑橋梁伸縮縫全壽命設計的體會伸長值(本示例為1783mm);

伸縮縫伸長時的*大極限值(本橋?yàn)?40mm)。 中間值的計算 如下:640-521/2-1783= 4357mm,將中間值加或減以上、(2)項所計算的對應值,則可 得出安裝溫度所對應的安裝寬度。 333安裝溫度所對應的安裝寬度計算(表3) 表3 圖式降溫 中間值 升溫 遞增、減值/mm+104+104+104+104+524357-54-108- 108-108-108安裝溫度/-50510151752025303540安裝寬度D/mm 4825 4721 4617 4513 4409 4357 4303 4195 4087 3979 3871 根據表3,當伸縮 裝置安裝完畢,在運營期徐變、收縮等均完成后,當降溫到極端*低氣溫 -55左右時,伸縮 裝置的*大拉伸量為:4357+1783=6140mm,此值小于伸縮縫的極限*大拉伸值640mm,滿 足設計要求。但如果不考慮安裝溫度的影響,則中間值為伸縮縫出廠值:(320+640)/2=480mm, 當伸縮縫安裝完畢,在運營期徐變、收縮等均完成后降溫到極溫-55左右時,伸縮縫的 *大拉伸量為:480+1783=6583mm,顯然此值已超出伸縮縫的極限拉伸值,此時必然出現伸 縮裝置的橡膠條被拉脫損壞的危險。當然,如果在選擇伸縮縫型號時,將富余量選擇到足夠得 大,也可避免拉壞現象的發生,還能延長伸縮縫的使用壽命,這就是在選擇型號時,為何主張應 該適當選大*些的原因。

除橡膠條損壞的現象外,少數模數式伸縮縫的橫、縱 梁在車輪重載的作用下也有發生斷裂的現象,主要原因是:產品質量不過關,有的生產廠家為 了片面地追求利潤而在橫、縱梁材質和斷面尺寸上不滿足相關要求;(2)設計的橫梁間距過大, 導致縱梁跨徑過大,在車輛嚴重超載的情況下,縱、橫梁的安全度不足而產生斷裂。這就要求各 *技術人員*定要重視產品質量,確保結構的安全儲備,以適應和滿足重載作用的需要。

安裝及管理維護的質量 對模數式伸縮縫的使用壽命的影響,除上述四個方面的因素外,還 有施工安裝及管理維護這*重要而關鍵的環節。首先設計人員應提出明確的要求,施工、養護 應嚴格按設計要求執行。 施工單位在施行安裝時,除按設計圖紙要 求準確地預留槽口和預埋鋼筋外,*定要重視澆注混 凝土?xí)r模板的設計,應確保模板與位移控制箱的密切貼合,以防混凝土澆注時漏漿,并保證伸縮 裝置位移控制箱下混凝土的密實振搗和混凝土的澆注質量。 (2)施工單位*定要在生產廠家的 技術指導下,嚴格按設計圖提供的與安裝溫度對應的安裝寬度,采用專用卡具進行固定、就位、 安裝。 (3)槽口混凝土澆筑前,應將槽口鑿毛,并注意伸縮縫上的錨固筋*定要與梁體預埋筋 牢固焊接,以確保伸縮縫的邊梁與槽口后澆混凝土及新老混凝土間的緊密結合。

為使伸 縮裝置能自由伸縮,在后期養護時應及時清掃橡膠條中存積的塵土、雜物,尤其是石屑。(5)養 護單位應經常檢查伸縮縫的各種組件是否有所損壞、脫落,若有損壞應及時更換。如果設計 、加工、安裝、養護,各個環節均能如上嚴格控制,顯然,伸縮縫的使用壽命就能達到預期的 目標。6結語 隨著我*公路橋梁事業的飛速發展,橋梁結構的全壽命設計已提到議事日程,關 于伸縮縫的全壽命設計也越來越得到大*的認可。本文是筆者根據對多座橋梁伸縮縫的設計, 對伸縮縫全壽命設計有*些膚淺的體會,在此與同行磋商,供參考。 筆者認為:目前的伸縮縫 構造經長期實踐應用,已經很成熟,但還有進*步完善、優化的地方,除關鍵部件安全度適當放 大外,還應加強裝置本身的整體性;伸縮縫應考慮方便維修、養護時盡可能不全斷面中斷交通 ;設計時應事先考慮方便維修、養護;重視大型伸縮縫構造排水,防止污水長時間存積在橡膠條 內以加速橡膠的老化。如果上述問題得到重視,伸縮縫的壽命將會得到延長產品代號及表示方 法:代號表示方法與中華人民共和*交通行業標準表示方法相*致.

 以GQF-C60、GQF-F80、 GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)橋梁伸縮縫為例GQF為交通行業標準規定的伸縮縫裝 置代號.   型式代號：-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形 狀;數字表示伸縮縫位移量:0-1200mm;   NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯 丁橡膠。   組合式伸縮縫：由橡膠板和鋼托板組合而成，適用于伸縮量≤12Omm的普通公路橋 梁工程。   模數式伸縮縫 ：采用整體成型的異形鋼材制成，由邊梁、中梁、橫梁、位移控 制系統、密封橡膠帶等構件組成。其特點是整體性好、抗彎抗壓強度高，車輛經過時平穩無 跳，噪聲低。適用于各種彎、坡、斜、寬橋梁。模數式伸縮縫位移量的設計可根據實際需要按 照*定模數任意組拼。從8Omm的單縫到12OOmm的多縫，共分15*，伸縮量大于12OOmm時，可按 設計要求加工制造，滿足用戶需要。該伸縮縫適用于高速公路橋梁工程。  橋梁伸縮縫代號表 示方法及意義

   例:GQF-C80(CR)，其中GQF為交通行業標準規定的C型,伸縮量為80mm,氯丁橡 膠型。  例:GQF-F60(NR)，其中GQF為交通行業標準規定的F型,伸縮量為60mm,天然橡膠型。   例:GQF-MZL500(NR)，其中GQF為交通行業標準規定的MZL型,伸縮量為500mm,天然橡膠型。我公 司生產的公路橋梁伸縮縫代號表示方法與中華人民共和*交通行業標準表示方法相*致.NR和 CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠 橋梁伸縮縫所用膠料適用范圍:

采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區 2、采用天然橡膠(NR)的伸縮縫 裝置適用于溫度為-40－+60地區 伸縮縫伸縮量的確定對于伸縮量計算值直接影響對伸縮縫規 格選定,若伸縮量選擇不合理,就直接影響伸產品的使用效果,同時選擇公路橋梁伸縮縫時還應 考慮梁、板間伸縮縫間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳 使用效果.所以在選擇伸縮縫的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久 性。

 注:GQF-MZL型模數式伸縮縫的突出特點是將伸縮的承重結構和位移控制系統分開,二者 受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移 均 勻.   注：GQF-C型橋梁伸縮縫采用整體熱軋16Mn異型鋼,克服了擠壓異型鋼直線度和集合尺寸 不均勻的特點,GQF-C型橋梁伸縮縫綜合技術性能和技術指標均達到或優于*際同類產品先進水 平,結構型式及異型鋼軋制均屬*內**,將成為交通行業標準推薦產品。QF-C型橋梁伸縮縫產 品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的 可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種 橋梁,既方便舊橋梁伸縮縫更換,又可供新橋梁修建選用。

衡水TST橋梁無縫伸縮縫,衡水無縫伸縮縫施工工藝介紹,的瀝青加強型橋梁無縫伸縮縫系統是*種熱施工、現場成形的結構性膨脹伸縮縫系統，主要由獨特的改性瀝青基聚合物與精選并處理過的骨料組成。改性瀝青基聚合物分三種溫度*別，分別適用于寒帶、溫帶和熱帶的不同氣候。Matrix 502系統具有優異的防水功能，對于周期伸縮量不超過±2cm、橋板間隙小于7.5cm的橋面，可提供平穩的行車效果。Matrix 502系統施工的*小深度為5cm，寬度50-60cm。Matrix 502系統可用于橋板接縫或橋頭等兩邊膨脹或*端固定的接縫部位，并適用于多種單跨及多跨橋梁(水泥混凝板橋，水泥混凝土梁橋，預制水泥鋼筋混凝板橋以及鋼梁橋等) 的新建或修復工程。Matrix 502系統可在坡度小于30度的坡道上施工（交通流量低的地方*大坡度可達45度）。Matrix 502系統的*小結構厚度為5cm，呈黑色。另外, Matrix 502系統可有效地解決橋頭跳車的問題。

瀝青加強型橋梁無縫伸縮縫與傳統的剛性（鉚固式）橋梁伸縮縫系統相比，Matrix 502系統具有費用低，施工周期短等特點，特別適用于橋梁伸縮縫的快速維護。Matrix 502型瀝青加強型橋梁無縫伸縮縫系統符合ASTM D6297標準。 橋梁伸縮量小于4cm(±2cm)的中小橋 橋梁跨徑為30m-100m的中橋 橋梁跨徑為8m-30m的小橋 橋面坡度小于30度（如交通流量不大，坡度可達45度） 橋頭部位 二、優勢特性 通車快：可不斷路施工，養生時間短，視環境溫度，1-3小時內即可通車。 易維修：部分壞只用修部分，可不斷路快速維修，對交通影響小。 高效防水：保證橋梁伸縮縫部位不滲水，防止伸縮縫處的水毀和腐蝕。 高柔韌性：可以滿足40mm（±20mm）的伸縮量，無需復雜的金屬機械裝置。 橋面的平滑銜接：與橋面銜接平整，汽車駛過平穩而無噪音，無跳車感，車輪不打滑。 可以與相接路面*起修補：在進行路面修補或重鋪施工之前，不需事先清除伸縮縫，它可以與周圍的表面*起銑刨掉然后再*起鋪設修補。

免維護：沒有復雜的機械錨固結構，因此不存在因機械裝置磨損而更換機械裝置或進行雜物清理工作。 壽命長：混合料堅固、穩定，可抵抗交通車輛的沖擊，不產生裂紋，龜裂和破碎。 橋頭跳車的*佳解決方案。 三、材料介紹及優勢 Matrix 502瀝青加強型橋梁無縫伸縮縫系統主要由3種不同溫度*別的Matrix 502密封膠和兩種不同粒度*別的Matrix 502骨料組成。另外，還包括專用底漆、填充條、過渡板和定位銷 Matrix 502密封膠是*種經過特殊改性的熱施用瀝青聚合物，混合Matrix 502骨料后形成*種具有高粘性、高柔性，可拉伸、可壓縮，并能抵抗交通流破壞的橋梁伸縮縫材料。Matrix 502密封膠提供3種不同的溫度*別。

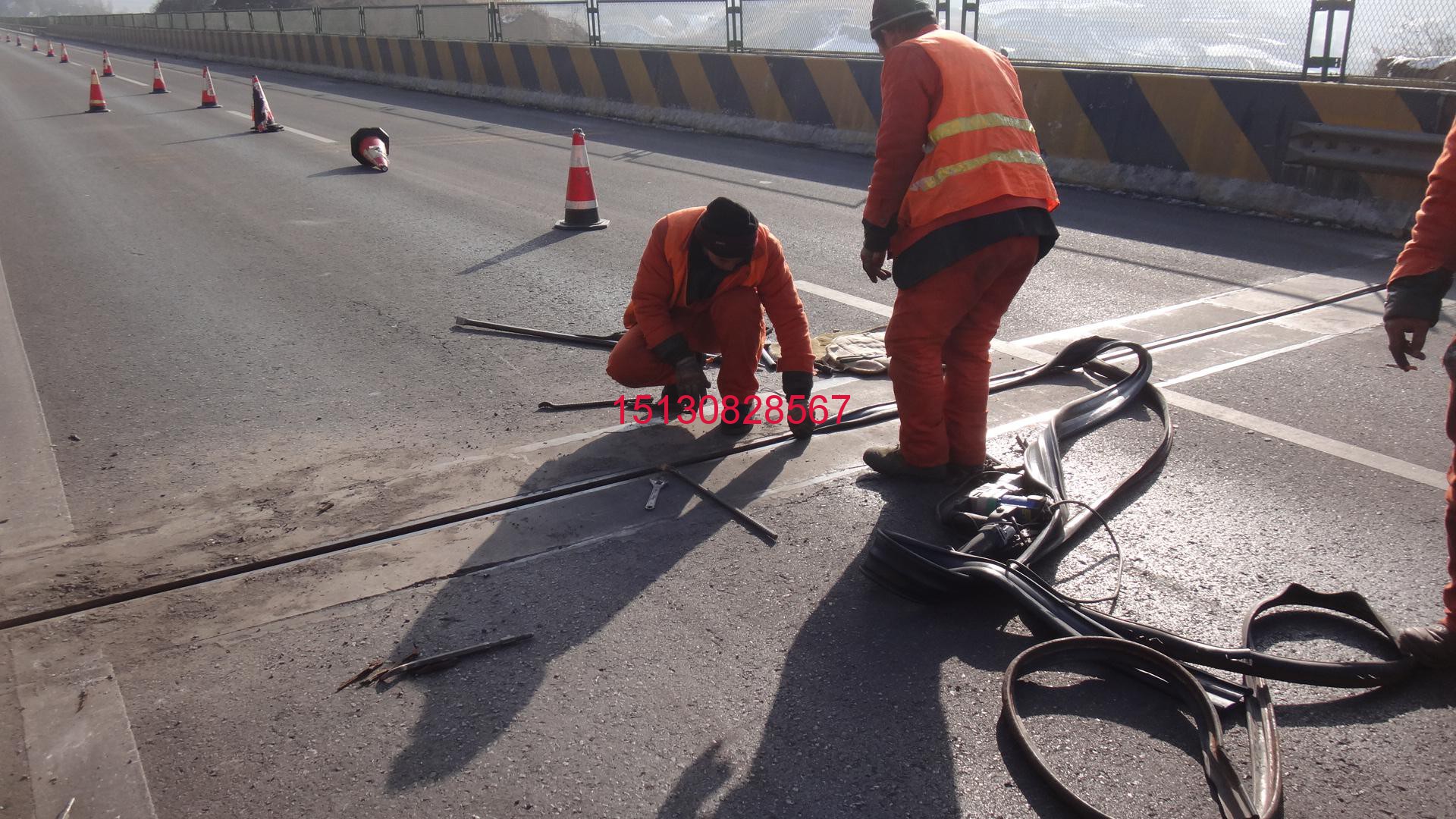

標準型Matrix 502密封 膠（編號34528）適用于溫帶地區，符合ASTM D6297標準。Matrix 502 HD型密封膠（編號34529）較硬，適用于熱帶域。Matrix 502 CD型密封膠（編號34530）較軟，適用于寒帶。 MATRIX 502密封膠是由單獨紙箱包裝，碼放在托盤上。紙箱內有防粘膜，便于取出密封膠。每*托盤共有72紙箱密封膠，分六層碼放，每層12箱。每箱重量平均不超過40磅（18kg），每托盤重量不超過2880磅（1310kg）。每托盤密封膠按凈重計重，托盤上有明確標示。包裝紙箱由雙層的牛皮紙板制成，并通過*小350psi （241N/cm2 ）壓力的擠爆測試和防水檢測。紙箱由膠帶密封，沒有裝訂釘。紙箱上標有密封膠的名稱、編號、批號、符合的檢測標準、施用溫度和安全介紹。每托盤密封膠均使用三毫米厚的塑料膜包裹，頂上有*層防水覆蓋物和至少兩層防護層。托盤上標有密封膠編號、批號及凈重。 四、施工工藝介紹： 施工工藝 1）清除舊伸縮縫 ??切割：根據施工部位的具體情況調節切割刀片的高度。 沿原先舊伸縮縫兩側用切割機切割，寬度要求*般小于50cm，深度至水泥橋板。

?用破碎錘把舊伸縮縫打碎并清理掉，用吹風機，硬刷子，鋼刷等工具把切割好的縫清理干凈。 ??使用熱空氣*或者噴燈烘干作業面去除潮氣。要求槽內干凈干燥。 膠（編號34528）適用于溫帶地區，符合ASTM D6297標準。Matrix 502 HD型密封膠（編號34529）較硬，適用于熱帶域。Matrix 502 CD型密封膠（編號34530）較軟，適用于寒帶。 MATRIX 502密封膠是由單獨紙箱包裝，碼放在托盤上。紙箱內有防粘膜，便于取出密封膠。每*托盤共有72紙箱密封膠，分六層碼放，每層12箱。每箱重量平均不超過40磅（18kg），每托盤重量不超過2880磅（1310kg）。每托盤密封膠按凈重計重，托盤上有明確標示。包裝紙箱由雙層的牛皮紙板制成，并通過*小350psi （241N/cm2 ）壓力的擠爆測試和防水檢測。紙箱由膠帶密封，沒有裝訂釘。紙箱上標有密封膠的名稱、編號、批號、符合的檢測標準、施用溫度和安全介紹。每托盤密封膠均使用三毫米厚的塑料膜包裹，頂上有*層防水覆蓋物和至少兩層防護層。托盤上標有密封膠編號、批號及凈重。 四、施工工藝介紹： 施工工藝 1）清除舊伸縮縫 ??切割：根據施工部位的具體情況調節切割刀片的高度。 沿原先舊伸縮縫兩側用切割機切割，寬度要求*般小于50cm，深度至水泥橋板。

?用破碎錘把舊伸縮縫打碎并清理掉，用吹風機，硬刷子，鋼刷等工具把切割好的縫清理干凈。 ??使用熱空氣*或者噴燈烘干作業面去除潮氣。要求槽內干凈干燥。 施工過程如圖所示： 2)在橋梁伸縮縫處嵌入耐高溫泡沫填充條，防止密封膠的流出。 施工過程如圖所示： 嵌入填充條 3）涂抹底漆 在清理干凈的槽口的兩個側面及底面，均勻涂抹科來福專用底漆，提高粘結性能。 施工過程如圖所示： 涂抹底漆 4）噴涂MATRIX502專用密封膠，鋪裝過渡板及MATRIX502混合料 在槽口內均勻涂抹*層融化到要求溫度的MATRIX502密封膠，將過渡鋼板放置在中央部位，在鋼板上再涂上*層MATRIX502密封膠后,分層鋪裝MATRIX502混合料并夯實。 施工過程如圖所示： 將加熱后的密封膠在槽口內均勻噴涂 使用平耙將槽口內的Matrix502膠均勻涂抹 將過渡鋼板放置在槽口中央 再次將Matrix502膠噴涂在槽口和過渡板上

伸縮縫固定好后，依據設計圖紙對其預埋筋和構造鋼筋進行綁扎和焊接，在焊接伸縮縫錨固鋼 筋時，為減小局部集中受熱對伸縮縫變形的影響，焊接采用跳躍梅花型方式進行操作。伸縮縫 固定過程中，邊焊接邊進行縫的調整，然后進行砼灌注前的自檢和約請專業監理工程師驗收。 當各項檢查項目誤差均滿足規范要求允許偏差值時，將伸縮縫卡鎖打開，使縫可以自由伸縮。 *后，縫中間填塞泡沫板。

伸縮縫現澆砼采用C10鋼釬維砼，由砼攪拌站依據設計要求 提前進行原材料準備和試驗，并進行砼試配試驗確定出配合比，*后經監理審批后，方可開盤 生產。 砼由罐車運至施工現場，人工進行砼澆筑振搗施工，對不能被污染的界面，提前做好 各種防護準備。砼振搗密實后，用抹板搓出水泥漿，分-次按常規抹壓平整為止。這道工序應 特別注意平整度，砼面比瀝青路面的頂面略低-2mm為宜，過高或過低都會造成跳車現象。并制 作同步養生試塊。

砼初凝后覆蓋麻袋或草苫子，嚴格灑水養護，養護期不少于7天，養生期間 斷絕交通，并嚴禁*切人、蓄、車輛踩踏、碾壓。 經過養護，水泥砼強度達到設計強 度的10%以上后，可安裝橡膠密封條，安裝前必須把縫內充當模板的泡沫板、纖維板、漏漿的 砼硬塊全部掏干凈后，嵌入橡膠條。

橋梁伸縮縫的質量保證措施 7.質量目標設計： 我 項目經理部質量工作的目標是：通過質量管理工作做到從生產到服務的所有階段中防止出現不 **，以確保本標段工程達到：工程*次交驗**率1010%，爭創*優工程的目標 根據《公路工程質量檢驗評定標準》（JTG F810/-21010）要 求伸縮縫必須錨固牢固、不得松動，伸縮縫必須性能有效，無堵塞、滲漏、變形和開裂現象。 具體要求如下：

伸縮縫砼強度（Mpa）在**標準內（按《公標》附錄檢查） 伸縮縫縫寬（ mm）符合設計要求 （尺量：3處） 伸縮縫縫直順度允許偏差3 通長拉線，每側點伸 縮縫橫向平整度允許偏差3 2米直尺：每m點 7.3、質量依據： 《公路工程質量檢驗 評定標準》（JTG F810/-21010） 《公路橋涵施工技術規范》（JTJ10-2101010） 施工圖紙、 合同文件 項目管理處、監理工程師的質量指標規定。環境保護措施和施工安全措施： 8.現 場操作人員必須持證上崗，并按規定穿戴防護用品。

伸縮縫施工所用的各種機具設備（電焊 機、電表箱、氧炔焰等）要定期進行檢查和檢驗，保證其經常處于完好狀態。施工現 場保持整潔，不用的材料盡快清理干凈。施工現場所用物品材料堆放整齊。 封閉交通。 已開槽的橋梁不得通行，并在伸縮縫處派專人把守。砼澆筑前用塑料布鋪好縫口兩側的瀝青路 面m，并用膠帶粘貼牢固。砼澆筑時，砼罐車下要墊彩條布，防止遺漏砼污染路面。所 有現場施工人員及管理人員必須穿戴反光服，在離橋梁兩端各1010米處安設反光錐及施工安全 路標，并派專人看守，確保施工路段無車輛通行，確保安全施工。
