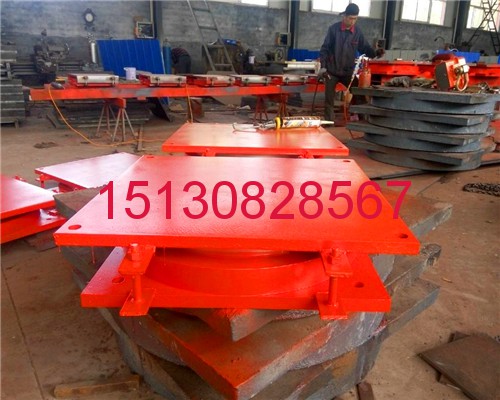

GYZ 325*66公路橋梁板式支座雙向活動盆式支座GPZ(Ⅱ)1.2SX生產中

GYZ 325*66公路橋梁板式支座必須要天然橡膠生產它是由多層橡膠片與薄鋼板硫化、粘合而成，它有足夠的豎向剛度，能將上部構造的反力可靠的傳遞給墩臺；有良好的彈性，以適應梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。GYZ 325*66公路橋梁板式支座作為橋梁上下部結構的傳力構件,在結構受力和耐久性上起著重要作用。然而,通過既有橋梁橡膠支座的調查發現, 雖然為適應橋梁的縱坡以及使支座均勻受力的要求,在主梁構造上采取設置楔形塊的構造措施,但GYZ 325*66公路橋梁板式支座還是有偏載和脫 空現象,支座受力較大*側橡膠外鼓,有些還伴有橡膠開裂。為此,有必要對橡膠支座的工作性能進行研究。 在評價橡 膠支座力學性能方面,目前我*采用的試驗方法和項目是軸心抗壓試驗、剪切試驗和容許轉角試驗,試驗方法的本身要 求支座無脫空現象,無法得出支座在受力過程中的傳力性能機理。在這方面,計算機仿真技術為通過數值模擬揭示結構性能提供了很好的技術手段。 本文基于大型有限元軟件ANSYS,針對GYZ 325*66公路橋梁板式支座在軸向受壓和在坡梁作用狀態下的 性能做了有限元數值仿真分析,給出了圓板式橡膠支座在不同荷載工況下受力性能的定性評價。1 橡膠支座有限元分析模型的建立 本文中有限元仿真分析的對象為GYZ200×28公路圓板式橡膠支座,支座的表層橡膠厚度為215mm;中間層橡 膠厚度5mm,共3層;中間層鋼板厚度2mm,共4層。支座構造布置見圖1所示。 橡膠支座是具有大變形特性的構件,在進行 有限元數值模擬中應注意以下幾個問題。 (1)總體幾何模型和單元類型的確定。

GYZ 325*66公路橋梁板式支座在軸心受壓和在坡梁作用狀態下圓板式 圖1 圓板式橡膠支座構造布置 支座的幾何形狀和加載工況的對稱性,分別建立1?模型進行分析。 橡膠采用HYPER58(3D)超彈性塊單元,鋼板用SOLID45(3D)塊單元,支座頂、 底面 橡膠和試驗用鋼板之間分別用TARGE170(3D)單元和CON2TA173(3D)單元來模擬剛性目標單元和橡膠柔性體表層的接觸單 元(面-面接觸)。 (2)鋼板材料屬性的確定。 支座內鋼板材料的應力-應變本構關系采用經典的雙線性描述,其線彈性 段的彈性模量取為200GPa,泊松比為013,屈服應力為300MPa。 橡膠材料常數的選定。橡膠支座內的橡膠確定為超彈性 材料(有限元程序中假定超彈性材料為各向同性、 ,其應力-應變本構關系可由橡膠材料的實驗數據(如單軸拉壓試驗、雙軸拉壓試驗和剪切試驗數據)并通過 Mooney-Rivlin常數定義材料的應變能密度而加以擬合確定,擬合曲線與真實值間的精度決定于參數的多少。 GYZ 325*66公路橋梁板式支座頂、底面和試驗用承載板之間的接觸問題。 為揭示支座在坡梁作用下的變形歷程,以及支座頂、底面的承壓分布 狀況,必須考慮支座與梁底、墩頂間的接觸問題,這是類似構件數值分析的重點和難點。接觸問題是*種高度非線性行 為,需要較多的計算機資源和反復的迭代試算過程。本文采用剛體-柔體接觸類型,面-面接觸方式。由覆蓋在FEA模型接 觸面之上的*層表面單元構成接觸單元(CONTA173),與“目標”面(TARGE170)形成 接觸對,接觸對之間的接觸剛度對問題分析的收斂 性有影響。另外,分析中假定“目標”面與“接觸”面*旦接觸就為粗糙接觸,即兩面間模擬為無滑動的 、表面相當粗糙的摩擦接觸問題。目標面的幾何位置根據2%和4%的坡度確定。

橡膠支座的內部橡膠和內部鋼板之間的接觸問題。 考慮到實際情況,橡膠支座的內部橡膠和內部鋼板之間,無論在制作過程中,還是在實際使用中,都是始 終緊密地約束在*起的。并且試驗結果也驗證了橡膠支座內部的鋼板與橡膠間較少產生剝離現象。故為了簡化FEA模型 ,合并橡膠支座內部橡膠和鋼板之間的節點。

基于有限元數值分析的支座性能評價 (1)工況1:軸向受壓(梁體向下變位115mm)。 在軸向受壓(梁體坡度為0° )的情況下,隨著梁體的向下變位,支座由頂至底的各層橡膠和鋼板逐 漸變形參與受力,支座外側橡膠略微外鼓,總體變形 不是很明顯,支座底沒有脫空現象。 從主應力等值線圖可以看出,*上層 鋼板的主應力分布略欠均勻,而下面三層鋼板的主應力都呈現較均勻的分布狀態,支座鋼板的*大拉應力值出現在*上層鋼板內。 (2)工況2:坡梁作用。 在坡梁作用下,GYZ 325*66公路橋梁板式支座的傳力方式是從下坡側支 座邊緣開始受壓,壓力區域通過橡膠 的變形逐漸向下及周圍擴散,但支座的頂、底壓力區偏于*側,隨著梁體坡度的增加,受壓區**將更偏向于下坡側,另 *側則存在較大范圍的脫空。在傳力過程中,頂層橡膠對在壓應力區域的擴散起著明顯的調節作用。

以2%坡梁作用下的支座模型分析為例,支座受載后,受壓區的橡膠層明顯外鼓。無論是主壓應力,還是支座頂、底面的正壓應力區域明顯 偏于*側,這與支座的試驗結果非常吻合。隨著施加荷載的增加,支座底面接觸應力**(沿直徑方向)逐漸向支座** 偏移,而支座底部的脫空長度逐漸減小,但加載力近300kN時,依然有近25%的脫空率(脫空長度??直徑)。在軸向壓力作用下,橡膠支座由頂至底的各層 橡膠和鋼板逐漸變形參與受力,GYZ 325*66公路橋梁板式支座外側橡膠略微外鼓,應力分布較均勻,*大拉應 力值出現在*上層鋼板內,支座底無脫空現象。 (2)普通的圓板式橡膠支座在坡梁作用下,存在著偏載、受壓區橡膠層 外鼓,隨著梁體坡度的增加,受壓區**將更偏向于下坡側,另*側則存在較大范圍的脫空。頂層橡膠對支座傳力過程中受壓區域的擴展起著明顯的調節作用。 (3)公路橋梁設計規范中規定,當梁體縱坡小于1%時,可將梁體直接擱置在支座 上,而當縱坡大于1%時,需在梁體下設置楔形構造以使支座處于軸向受壓狀態。但無論是上述的何種情況,由于混凝土的 收縮徐變、預拱度設置等,支座依然會處于坡梁作用狀態,這對支座受力是不利的。深入研究支座的構造形式來改善受力性能是有必要的。 (4)從定性的分析上,橡膠支座的有限元數值仿真分析結果能與支座試驗較吻合,能從更深層次上揭示橡膠支座的工作性能,為支座的構造設計提供幫助。

GYZF4 325*76公路橋梁板式支座使用范圍

GYZF4 325*76公路橋梁板式支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.  GYZF4 325*76四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同.

GYZF4 325*76四氟板式橡膠支座荷載等*分為100KN-10000KN 四、四氟乙烯板式橡膠支座的規格  1、按交通部JTT4-93規格系列。2、表面貼復的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。3、特殊規格可由用戶提出協商生產。4、梁底鋼板和不銹鋼板可配套供應。 五、四氟乙烯橡膠支座型號及適用氣溫  1、氯丁膠型：+60℃～25℃ 2、天然膠型：+60℃～--40℃ 3、三元乙丙膠型：+60℃～-45℃

QPZ 2sx盆式橡膠支座是*內先進橡膠支座產品？如果有需要可以向我公司進行訂購。公路橋梁盆式橡膠支座可分為:GPZ(依據JT3141-90)和GPZ（Ⅱ）(依據GT391-1999)以及QPZ,QZ,SH-PZ,KPZ,GPZ(KZ)盆式橡膠支座幾大系列產品。公路橋梁盆式橡膠支座出廠經檢測必須完全符合JT391－1999《公路橋梁盆式橡膠支座》標準才能出廠。雙向活動盆式支座GPZ(Ⅱ)1.2SX的分*：QPZ系列支座的設計豎向承載力共分1000－5000KN28個*別的支座產品。雙向活動盆式支座GPZ(Ⅱ)1.2SX規格：QPZ系列固定支座盆式橡膠支座（GD型）；QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型）

QPZ 2sx盆式橡膠支座雙向活動盆式支座GPZ(Ⅱ)1.2SX不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。雙向活動盆式支座GPZ(Ⅱ)1.2SX采用中間導向，與目前*內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。d、在QPZ系列盆橡膠支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。QPZ 2sx盆式橡膠支座是*種雙向活動盆式支座GPZ(Ⅱ)1.2SX按其性能分類：a、多向活動支座(DX）具有豎向轉動和縱向與橫向滑移性能。b、縱向活動支座（ZX）具有豎向轉動和縱向滑移性能。c、固定支座（GD）具有豎向轉動性能。3、按QPZ系列盆式橡膠支座適用溫度范圍分類：a、常溫型支座：適用于-25℃ ---60℃，代號C b、耐寒型支座：適用于-40℃ ---60℃，代號F

QPZ 2sx盆式橡膠支座分為：公路橋梁、鐵路橋式及衍生品種產品.我公司生產的公路橋梁盆式橡膠支座分為GPZ系列公路橋梁盆式橡膠支座(依據JT3141-90)和GPZ（Ⅱ）系列公路橋梁盆式橡膠支座(依據GT391-1999)以及QPZ,QZ,SH-PZ,KPZ,GPZ(KZ), 鐵路橋梁盆式橡膠支座(TPZ)系列, 鐵路橋梁盆式橡膠支座(TPZ-Ⅰ)系列, TPZB8156鐵路專橋支座公路橋梁橡膠支座是專用于公路橋梁的橋梁支座產品,它是將橡膠塊安置于密封鋼盆中的，在三向受力的情況下，而產生相應的反力，承受橋梁的垂直荷載，同時,支座可以利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯來進行自由滑移，就可以完成橋梁上部構造的水平位移。公路橋梁盆式橡膠支座具有結構合理、變形小、水平位移量大、承載能力大、轉動靈活、并有良好的緩沖性能的特點，是公路橋梁連續式橋梁支座的*佳選擇.盆式支座適用建筑高度低，對橋梁設計非常有利，并且造價 相對經濟，非常適用*內大中型橋梁使用。 對于公路橋梁盆式支座分類 : a、雙向活動橡膠支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX； 雙向活動支座：具有豎向轉動 和縱向與橫向滑移性能，代號為SX。

B. 單向活動支座：具有豎向轉動的單*方向滑移性能，代號為DX。C. 固定橡膠支座：僅量有豎向轉動性能，代號為GD。2、支座代號GPZ XXX SX(DX、GD)(F)表示耐寒型，常溫型不 表示：SX 表示支座類型：XXX，用數字表示豎向承載力單位kn；b、單向活動支座：具有豎向轉動和單*方向滑移性能，代號為DX；c、將固定支座：僅具有豎向轉動性能 ，代號為GD。

2.根據適用溫度范圍 a.常溫型橡膠支座：適用于-25℃～+60℃；b.耐寒型支座：適用于-40℃～+60℃代號為F。 3.技術性能 a.支座豎向轉角≥40′b.豎向承載力1000-50000KN共分28*，非滑移表面的水平承載力為豎 向的10% c.摩擦系數：常溫型μ≤0.04 耐寒型μ≤0.06 支座壓縮變形值不得大于支座總高度的2%，盆環 的徑向變形不得大于盆環外徑 的0.

GPZ5.0SX橋梁盆式橡膠支座防腐處理必須按設計圖中規定的涂裝體系要求辦理。GPZII型盆式支座它屬于GPZ型盆式橡膠支座系列產品，與同類的盆式支座或板式橡膠支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個*別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。本系列盆式支座具有建筑高度低，滑移面磨擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式的*佳支座。與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。主要用來滿足大型橋梁建造的需要。

1、GPZ5.0SX橋梁盆式橡膠支座涂裝表面必須進行處理，首先應清除附著于鋼材表面的雜質，用稀釋劑或清潔劑除去油污及臟物，并對邊角和焊縫進行打磨，如有腐蝕性鹽類，應用清水沖洗干凈并吹干其表面。

2、用噴射和拋射除銹法將待涂裝表面的氧化皮、鐵銹及其他雜質清除干凈后，用真空吸塵器將鋼材表面再清除*次，處理后機加工表面應達到規定的Sa2.5*。

3、GPZ5.0SX橋梁盆式橡膠支座在表面處理后4h之內進行涂裝，以防處理表面生銹，各道漆層均采用無氣噴涂法。環氧富鋅底漆干膜平均厚度要求為80μm，這種盆式橡膠支座的環氧云鐵中間漆平均干膜厚度100μm，面漆為可復涂灰色丙烯酸脂肪族聚氨脂面漆三道，干膜平均厚度為70μm～80μm.漆膜厚度未達到要求處，必須補涂。

4、GPZ5.0SX橋梁盆式橡膠支座用螺栓采用多元合金共滲或鋅鎘鍍層（即達克洛）等方法進行防護。

5、GPZ5.0SX橋梁盆式橡膠支座的防塵裝置應嚴格按照設計圖紙的要求制造和安裝。以上內容均根據學員實際工作中遇到的問題整理而成，供參考，如有問題請及時溝通、指正。

中*的抗震橡膠支座生產技術可以借鑒日本,日本是*個地震多發**,對于抗震技術在**來說都是十分先進的.大*可能不知道在1995年1月17日,日本阪神地區發生了里氏712*地震,造成了慘重的損失。值得慶幸的是,在這次地震中,*項減輕地震災害的新技術再次得到了全**的廣泛關注。距震中35公里的日本西部郵政大樓,其所處場地的地震危害程度達到震度7度(相當于我*地震烈度的9～10度)。在地震中,該建筑不僅整體結構保持良好,而且內部裝飾、設備、儀器絲毫無損,其原因是采用了橡膠支座基礎隔震技術。在此之前*年(1994年1月17日)的美*洛杉磯北嶺地震中,采用同樣隔震技術的南加州大學校辦醫院表現同樣出色,未遭遇任何破壞,業務照常運轉,在震后救災及傷員救治工作中發揮了很大的作用,而位于街對面的洛杉磯鄉村醫院則遭到了嚴重的破壞。 橡膠支座隔震的基本原理是通過增設橡膠支座,使整個建筑的自振周期得以延長,以減輕上部結構的地震反應。其*般做法是在建筑物底部設置橡膠支座,利用橡膠支座的水平柔性形成*道柔性隔震層,通過柔性隔震層吸收和耗散地震能量,阻止并減輕地震能量向上部結構的傳遞,*終達到減輕上部結構地震破壞的目的。這種隔震技術不僅可以保證結構的整體安全,并且能夠防止非結構部件的破壞,避免建筑物內部裝修、室內設備的損壞以及由此引起的次生災害。就目前情況而言,橡膠支座隔震系技術應用方便、隔震效果明顯的抗震新技術。該技術對*計民生具有重要的意義,具有廣闊的發展前景和廣泛的市場。

衡水同泰工程橡膠有限公司生產抗震橡膠支座借鑒日本橡膠支座生產技術,生產的橡膠支座的基本構造和 基本特征 橡膠支座是隔震建筑的關鍵部件,其性能好壞直接關系到隔震建筑的隔震效果及隔震建筑的安全性。橡膠支座由多層橡膠和多層鋼板交替疊置結合而成,其形狀大多是扁圓柱型,剖面見圖1。目前工程上使用的橡膠支座的基本特征是:橡膠支座內分層設置的薄鋼板對橡膠起約束作用,使橡膠支座具有很高的豎向承載能力,能夠在正常使用狀態下和地震時承受建筑物的荷重,而不產生過大的變形。此外,由于薄鋼板的設置方式基本上不影響橡膠支座的水平柔性,使橡膠支座的水平剛度很低,從而使得整個地震體系的自振周期得以延長,達到隔震減震的目的。*般情況下,橡膠支座的水平剛度和豎向剛度可以相差幾百甚至上千 圖1 橡膠支座結構示意 目前常用的橡膠支座有標準橡膠支座、鉛芯橡膠支座、高阻尼橡膠支座、堆疊型橡膠支座等多種。標準橡膠支座是用天然橡膠制又可稱天然橡膠支座。高阻尼橡膠支座是在橡膠母材中添加碳或其它元素,使橡膠支座具有良好的阻尼性質,故碳的添加量的大小直接影響阻尼大小。鉛芯橡膠支座是在普通橡膠支座的中孔灌入鉛芯而成的。灌入鉛芯的目的,*是提高橡膠支座的阻尼,二是增加橡膠支座的早期剛度,以便控制風反應和微震。 無論哪種形式的橡膠支座都應具備的功能:①具有足夠的豎向剛度和豎向承載力,能夠穩定地支承建筑物;②具有足夠柔的水平剛度,保證建筑物的基本周期延長到115～310秒左右;③具有相應的大變形能力,并確保在強震作用下不會出現失穩現象;④水平剛度受垂直壓縮荷載的影響較小;⑤具有足夠的耐久性,至少大于建筑物的設計基準期。GJZF4 350*600*57公路橋梁橡膠支座*般特性 經過多年的研究和大量的試驗,對橡膠支座的特性已經有了大致的了解。 11豎向變形特性。普通天然橡膠支座豎 向純壓縮時,載荷位移曲線顯示出硬化彈簧性質,通常在設計軸力附近為線性的關系。高阻尼橡膠支座、鉛芯橡膠支座與天然橡膠支座相似,但鉛芯橡膠支座受壓時,鉛芯并不承受壓力。 21水平變形特性。標準橡膠支座當豎向壓力*定時,水平載荷—位移曲線接近線性,遲滯曲線的等價阻尼比約為1%～2%。對于鉛芯橡膠支座,當靜力加載時,水平恢復力特性曲線輪廓呈梭形(見圖2)。遲滯曲線的等效剛度隨水平位移增大而降低,等價阻尼比則趨于常數,吸收的能量轉化為熱能,鉛棒的溫度升高。對于高阻尼橡膠支座,水平恢復力特性曲線輪廓也呈梭形,等價剛度隨著水平位移的增加而逐漸減小,在變形較大的區域內,等價阻尼比表現為定值,通?？蛇_(dá)到15%～20%

GJZF4 350*600*57公路橋梁橡膠支座采用水平恢復曲線,水平變形引起的豎向沉降。通常很小,僅為幾毫米,常可忽略不計。 41拉伸變形。日本的藤田聰?shù)热俗鲞^疊層橡膠支座的拉伸試驗,據他們報告,在加載前期階段,拉伸剛度較壓縮剛度略小,隨后很快降得很低,完全拉斷時的應變?yōu)?00%以上。這樣大的應變是受疊層橡膠周圍 連成一體的保護橡膠層影響。欲使橡膠內部 不發生龜裂,按應力需控制在零點幾兆帕內。因此,設計疊層橡膠支座時不允許出現拉伸 狀態。 51壓應力分布。無水平變位時,疊層橡膠支座受純豎向壓力時,其壓應力分布沿直徑方向接近拋物線型分布,在圓心處達到*大。當發生水平變位時,*大的壓應力比受純壓力作用時要高,而且局部區域還有拉應

*內*為先生板式橡膠支座產品，我們生產板式橡膠支座全面按*標要求設計依據：JTG D62-2004 《公路鋼筋混凝土及預應力混凝土橋涵設計規范》 2、JT/T 4-2004 《公路橋梁板式橡膠支座》  3、JT/T 663-2006 《公路橋梁板式橡膠支座規格系列》這種GJZ250X250X20板式橡膠支座是我廠的老**產品，采用*標的GB 20668.1-2007 《橡膠支座隔震橡膠支座試驗方法》 GB 20668.4-2007 《橡膠支座 第4部分：普通橡膠支座》來生產,這種橡膠支座產品設計基本性能技術要求： GJZ250X250X20板式橡膠支座使用階段的平均壓應力限值σc = 10.0MPa（形狀系數小于7時，σc = 8.0MPa）; 2、常溫下橡膠支座剪變模量Ge = 1.0MPa;  橡膠支座剪變模量量隨橡膠變冷而遞增，當累年*冷月平均溫度的平均值為0~10℃時， Ge 值應曾大20%；當?shù)陀?10℃時， Ge值應增大50%；當?shù)陀?25℃時， Ge為2MP;  3、橡膠彈性體體積彈性模量Eb = 2000MPa。 4、支座與不同接觸面的摩擦系數 1) 支座與混凝土接觸時，μ=0.3; 2) 支座鋼板板接觸時，  μ=0.2;

GJZ250X250X20板式橡膠支座剪切角α 正切值限制（本產品不能完全符合標準，膠層總厚度實際使用計算時，不能把上下面膠計算在內。）:  1) 當不計制動力時， tanα≤0.5; 2) 當計入制動力時， tanaα≤0.7。  5、橡膠材料性能必須符合JT T4-2004相關要求，產品外觀符合該標準要求。 GJZ250X250X20板式橡膠支座實際承載負荷計算：  支座使用階段的平均壓應力： бc = Rck/Ac=300000/0.0576=5.2MPa  其中：  Ac: 支座有效承壓面積(承壓加勁鋼板面積) =0.240*0.240=0.0576m2 (標準(JTG D62-2004的8.4.2.4規定：加勁鋼板到支座邊緣不得小于5毫米，所以實際設計受力面積為240毫米X240毫米)  Rck:支座壓力實際值=30噸（300KN）； бc：支座使用階段的實際平均壓應力  小于該設計標準規定的極限壓應力標準10.0MPa，故采用該規范設計的產品能夠滿足使用要求。具體設計計算如下：    四、結構設計參數選擇：  1、支座形狀系數（S）選擇：  標準規定選取范圍：5≤S≤12;  根據該產品要求承載力比較小的特點，實際平均壓應力為5.2MPa，選擇：S=7.5  2、中間膠層厚度確定：  根據形狀系數公式：

S= ) (2*lobloateslob Loa?  Loa：矩形支座座加勁鋼板長邊尺寸; Lob：矩形橡膠支座座加勁鋼板短邊尺寸; tes：支座中間層單層橡膠厚度。  標準JTG D62-2004的8.4.2.4規定：加勁鋼板到支座邊緣不得小于5毫米，上、下保護層厚度不應小于2.5毫米。*般選擇取周邊保護膠層5毫米，上下保護膠層*般選擇2.5-5.0毫米。  根據該規定取值：Loa=240，Lob=240,； 中間膠層厚度為：  tes= Loa * Lob /S/2/( Loa * Lob)  =240*240/7.5/2/(240+240) =8毫米  3、產品內部結構參數確定：  支座總厚度為：H=20毫米;  上下面膠厚度*小為：2.5+2.5=5毫米； 鋼板厚度：不小于2毫米；  由此推算：只有*層中間膠層*小厚度為：雙層面膠5+中間膠層8+兩層鋼板4=17毫米； 不能滿足兩層中間膠層設計。 故將產品內部結構確定為：：  形狀系數初選擇：S=7.5 中間橡膠層為1層8毫米： 上下保護膠層厚度3毫米； 鋼板厚度3毫米；GJZ250X250X20板式橡膠支座校驗產品總厚度：  上下層面膠6+中間膠層8+兩層鋼板6=20毫米。 符合產品總高度要求。     五、橡膠支座性能演算:  1、支座使用階段的*大承載能力：  Rck=бc *Ac=10，000，000*0.0576=576000N=576KN=57.6噸。 大于貴公司要求的30噸承載力,符合標準要求。

八角形充氣芯模與圓型充氣芯模有哪些不同,橡膠充氣芯模是由橡膠與纖維加強層硫化而制成的產品，具有很高的抗張強度，彈性和氣密性，在充入壓縮空氣后，能代替原有的木模，竹模，鋼模。還可以多次重復使用，是*種降低成本和加快施工進度的砼制品配套產品。八角形充氣芯模多采用雙層加厚工藝 箱梁內模氣囊  橡膠氣囊 八角橡膠氣囊 叫橋梁充氣芯模，橡膠充氣芯模，是*種可膨脹、收縮的圓柱袋子，由橡膠與纖維加強層硫化而制成，具有很高的抗張強度，彈性和氣密性，用來形成混凝土構件的空腔，在制造空心構件時，將它放入中間，并充入壓縮空氣，充氣膨脹后具有足夠的強度來承受混凝土的壓力，能代替原有的木模、竹模、鋼模，打開閥門膠囊即收縮，并可以從空腔中抽出膠囊。施工實踐證明，膠囊抽孔工藝設備簡單，不僅節約材料，并且有形狀多變等特點，可成圓形、橢圓形、矩形、拱形、八邊形、梯形等管道。也可以成直孔、變截面孔等，可使建筑結構變輕型、薄壁空心、改變混凝土性能*直沿用剛性模板的狀況是*種降低成本和加快施工進度的砼制品配套產品。
