GQF-C型/F型、E型、Z型、MZL160型伸縮縫模數梳齒形伸縮縫廠家151-3082-8567

橋梁伸縮裝置的類型：
1、鍍鋅薄鋼板橋梁伸縮裝置。在中小跨徑的裝配式簡支梁橋上，當梁的變形量在20—40mm以內時常選用。
2、鋼橋梁伸縮裝置:它的構造比較復雜，只有在溫差較大的地區或跨徑較大的橋梁上才采用。鋼伸縮縫也宜于在斜橋上使用。
 3、橡膠橋梁伸縮裝置。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單，使用方便，效果好。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫。
橋梁伸縮裝置型號：橋梁伸縮裝置按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.
公路橋梁伸縮裝置分為：模數式橋梁伸縮裝置和KS伸縮裝置以及TST彈塑體伸縮裝置
*、 模數式橋梁伸縮裝置分為：GQF-C型橋梁伸縮裝置、GQF-MZL型橋梁伸縮裝置
1、GQF-C型橋梁伸縮裝置特點:建筑高度低，*產熱軋整體成型異型鋼材高度僅50mm，結構簡單，安裝方便，具有明顯的可靠性、舒適性和耐久性。既方便舊伸縮裝置更換，又可供新橋時選用。橋梁伸縮裝置選用原則：橋面鋪裝層厚度≥80mm   伸縮量≤80mm
2、GQF-MZL型橋梁伸縮裝置特點:MZL型伸縮裝置結構突出的特點是：由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮裝置。該伸縮裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。
二、KS系列跨越式伸縮縫 　 KS系列跨越式伸縮縫是公司*新開發的*種新型伸縮縫產品，它 僅用橋面鋪裝層厚度即可達到可靠的錨固，對橋梁設計和施工單位提供了極大的方便。同時它防水性能好，減震，受力合理，對梁端間隙的施工誤差不敏感，使用壽命長，自動清理縫內垃圾，少養護，造價低。因此該產品*經問世，即受 到橋梁設計和施工單位的普遍好評。
橋梁伸縮裝置技術要求:
1. 橡膠采用氯丁橡膠(即CR,適用于溫度在-25℃-+60℃地區)或采用天然橡膠(即NR,適用于溫度在-40℃-+60℃地區)
2. 伸縮裝置中使用的鋼板,質量要求符合GB012,GB374的規定,使用的異型鋼材,(即16MN或Q345)符合JT/T1591的規定.
GQF-C型橋梁伸縮裝置
GQF-C型橋梁伸縮裝置是適應我*公路橋梁建設的*種新型橋梁伸縮縫裝置. GQF-C型橋梁伸縮裝置采用整體熱軋16Mn異型鋼,克服了擠壓異型鋼直線度和集合尺寸不均勻的特點, GQF-C型橋梁伸縮裝置綜合技術性能和技術指標均達到或優于*際同類產品先進水平,結構型式及異型鋼軋制均屬*內**,將成為交通行業標準推薦產品.
GQF-C型橋梁伸縮裝置產品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種橋梁,既方便舊橋梁伸縮裝置更換,又可供新橋梁修建選用.
 GQF-C型橋梁伸縮裝置中間橡膠密封條其技術要求:采用氯丁橡膠(CR)密封橡膠帶的伸縮裝置適用與溫度為-25℃-+60℃地區.采用天然橡膠(NR)密封橡膠帶的[1]裝置適用于溫度為-40℃-+60℃地區.

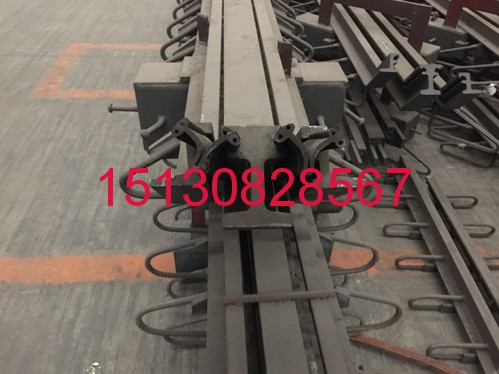

模數支承式橋梁伸縮縫

當橋梁的伸縮變形量超過50mm時，常采用鋼質伸縮裝置。該伸縮裝置當車輛駛過時往往由于梁端轉動或撓曲變形而產生拍擊作用，噪聲大，而且容易使結構損壞。因此，需采用設有螺栓彈簧的裝置來固定滑動鋼板，以減少拍擊和噪聲，該伸縮縫的構造相對復雜。

GQF-MZL160型伸縮縫是*種具有中*特色的新型公路橋梁伸縮裝置。其采用邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的*種橋梁伸縮裝置。該伸縮裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式橋梁伸縮縫要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

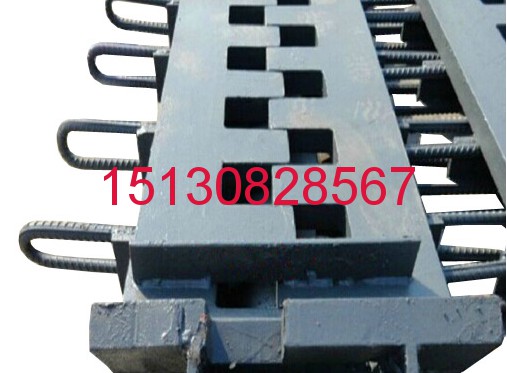

梳齒型伸縮縫特性：

1、伸縮量大、淺埋設
鋼板梳齒型伸縮縫裝置，設計容許伸縮量40～1000mm適用于各種不現梁體結構，不同跨度的新建橋梁和老橋改建，伸縮量大，使用范圍廣。
鋼板梳齒型伸縮縫裝置，整體結構高度30～40mm。均不用改變原梁端結構，淺埋設就能達到有效的錨固強度。*般情況下，伸縮量>80mm以后，其它類型的伸縮裝置整體高度高，異型鋼伸縮裝置整體高度>250mm。設計時，必須對梁端結構進行特殊處理，同時增加施工難度因此，伸縮量大，淺埋設充分顯示出本伸縮裝置的特有的技術優勢。
2、梳型伸縮間隙有自動清渣
各種不同類型的伸縮裝置，普遍存在*個共同的問題。伸縮間隙內有灰渣、硬物堵塞，嚴重時影響梁體的正常伸縮。鋼板梳齒型伸縮縫裝置，由于結構的特殊處理，梳齒伸縮間隙位于單側梁的端面上，同時梳型底面有不銹鋼滑板墊層，灰渣和硬物只能留在表面，這樣能借助梳型鋼板的伸縮過程和車輛行駛的作用，自動將灰渣、硬物排出伸縮間隙，從而不會造成堵塞，不需人工清理，不影響梁體的正常伸縮。
3、具有極好的防水、防塵性能。
鋼板梳齒型伸縮縫裝置設置二層氯丁橡膠防水層，并在梳型鋼板伸縮間隙內澆灌防水油膏，達到極好的防水防塵作用，有效地保護橋下結構物及延緩支座的腐蝕，延長橋梁的使用壽命。
4、伸縮裝置與路面整體性能好
鋼板梳齒型伸縮縫裝置采用剛?cè)峤Y(jié)合等措施，從構造上較徹底地消除了汽車行駛時產生跳車的條件，伸縮裝置兩側采用高標號帶狀剛性砼保護，整體剛性好。因此，車輛行駛平穩，無沖擊震動，減少橋梁的沖擊力，減少噪音，延長橋梁及車輛使用年限。

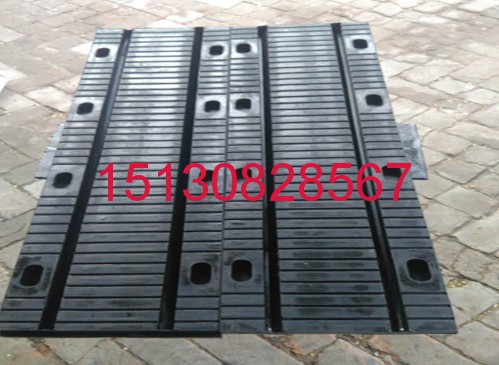

板式伸縮縫

   板式橡膠伸縮縫就是利用橡膠剪切量低的原理設計制造而成，由橡膠的剪切變形來適應橋面的伸縮位移，且水平（拉伸與壓縮）反力小，對橋跨結構有利。本產品由鋼板作骨架，分段組裝，螺栓連接，安裝可靠，不會脫落，接縫平整，行車平衡舒適。本產品安裝時，底面螺栓孔內及每米接合處均灌涂膠粘劑，防水性良好。本品耐老化，耐磨橡膠加工而成 ，能經受車輛的反復荷載，使用壽命長。換，又可供新橋修建時選用。

多組式伸縮縫產品的主要特點

1.堅固可靠:多組式伸縮縫的邊梁及中梁采用16Mn鋼軋制而成，能承受大流量、大噸位車輛的垂直荷載與水平?jīng)_擊。其錨固構件同梁體、橋臺的預埋鋼筋焊接牢固，能將車輛荷載可靠地傳遞至墩臺，結構合理、堅固耐用，適用于設計荷載汽—超20，掛—120之橋梁。
2.伸縮靈敏：多組式伸縮縫的位移控制系統由橡膠彈簧、四氟承壓支座等彈性元件或斜向支承構件組成，各組位移均勻，伸縮摩阻力小。
3.橋面平順、行車舒適：多組式伸縮縫既能保證梁體的自由伸縮位移，又能使橋面接縫形成*個平順整體，行車平穩舒適。
4.止水防蝕：嵌裝于每組鋼梁溝槽內的氯丁橡膠密封條。按橋?qū)捳麠l加工，具良好的彈性變形與防水防塵功能；能有效保護伸縮裝置內部構件及梁底支座免受浸蝕。
5.移位量大，選擇便利：多組式伸縮縫位移量按模數設計制造，由80至1200mm。橋梁設計建設部門可根據橋梁上部構造實際伸縮量自由選定大大方便了使用。

大位移模數式伸縮縫是我*90年代推向市場的升*換代產品，以*產熱軋異型鋼材和密封橡膠帶為主要材料裝配而成。其結構合理使用壽命長，安裝養護方便，優于板式橡膠縫。大位移模數式伸縮裝置分為兩種型式：單組式伸縮縫與多組式伸縮縫。單組式伸縮縫由型鋼、錨固構件和密封橡膠帶組成，允許位移量為0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。

單組型伸縮縫

GQF-C型單組式橋梁伸縮縫
GQF-C型伸縮縫是中交公路規劃設計院設計的*種新穎橋梁伸縮裝置，產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。GQF-C型伸縮縫由*條整長的橡膠密封條，*組剛質邊梁及錨固件組成。鋼質邊梁內側帶有能固定橡膠密封條的溝槽。焊固在鋼梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡后，同梁體連接可靠，具有與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。使用于伸縮量0～80mm的橋梁。

單組式伸縮縫主要材料：鋼質邊梁：采用16Mn的鋼軋制，部面呈c形。橡膠密封條：采用氯丁橡膠制造，具有良好的耐老化、耐撓性能。

GQF-Z型橋梁伸縮縫

   GQF-Z型橋梁伸縮縫產品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種橋梁,既方便舊橋梁伸縮縫更換,又可供新橋梁修建選用.由于*些伸縮縫安裝不適就會產生跳車現象，不但在*內的公路橋梁上存在，在*外也尚未解決，因此，我們?yōu)榱讼_階，防止跳車，保持良好的路況，有關部門及施工單位采用了許多行之有效的措施與辦法，在動難逃很大程度上減少了橋梁伸縮縫處跳車病害。其中橋梁伸縮縫的安裝施工是公路橋梁建設中*項極為重要的施工項目，安裝質量的好壞直接影響到行車的平穩性和舒適性、大型橋梁的服務質量及使用年限。
   GQF-Z型橋梁伸縮縫中間橡膠密封條其技術要求:采用氯丁橡膠(CR)密封橡膠帶的伸縮縫適用與溫度為-25℃-+60℃地區.采用天然橡膠(NR)密封橡膠帶的伸縮縫裝置適用于溫度為-40℃-+60℃地區.
   公路橋梁伸縮縫是*種設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。

固錨件：有錨栓、錨環、錨板結構三種，設計工程師可根據橋面板設計厚度選用，間距*般為20cm，本廠也可根據設計工程師特定設計制造。

選定伸縮縫規格尺寸選定伸縮縫的規格尺寸與使用壽命關系很大，在設計時應考慮足夠的伸縮富余量。當橋梁位移方向與伸縮縫**線正交時，選用伸縮縫規格比較容易，但橋梁位移方向與伸縮縫**斜交時，須分解成平行與垂直于**線的兩個矢量，選用伸縮縫規格取決于兩個矢量當中的*個。與接縫平行的矢量：△Lp=△L.cosβ；與接縫垂直的矢量：△Lr=△Lr.sinβ式中：表示橋梁位移的總變形量；為位移方向與接縫方向的交角β=45゜ ∽135°△Lr是選用伸縮縫規格的依據， △Lp的變形*般由橡膠密封條的水平錯動老完成，對伸縮縫的選用無太大的影響。

例：設計橋梁沿結構**線位移95mm，伸縮縫與其斜交40°，按公式計算△Lr=73mm,△Lp=61mm選用本型號的伸縮縫是適用的。同時要注意，膠條以中部為準，*大水平錯動量在前后兩個方向都是不應超過40mm，如計算中發現有過量錯動，須選用更大規格的伸縮縫。設計時，如帶有人行道，防撞墻結構的，必須將設計角度，尺寸數據提供給本廠，便于工廠按設計要求整體制造。

單組式橋梁伸縮縫安裝前現場準備
GQF-C型伸縮縫是在本廠制造并組裝，若整條伸縮縫超長不能運輸或工程需分段施工，需在現場焊接一體后，再組裝橡膠密封條。

（1） 伸縮縫預留槽口、在澆筑擬安裝伸縮縫的梁體、橋臺時，在端部預留符合安裝尺寸的槽口、推薦尺寸見表1。表1 單位mm固錨件型式 槽口寬度 槽口深度錨栓 ≥350 80∽120 錨環 ≥350 80∽120 錨板 ≥350 ≥150注：特殊設計另定

（2） 預埋鋼筋設置：在澆筑梁體或橋臺時，應設置預埋鋼筋。預埋深度不小于50cm，并與梁體、橋臺內結構鋼筋連接一體；間距尺寸為20cm應和伸縮縫錨固件保持*致。

（3） 梁端間隙應不小于梁體伸長度，在預制、現澆或吊裝時由設計工程師根據當?shù)貧鉁卮_定。

（4） 調節伸縮縫定位尺寸“J”，根據安裝時氣溫計算正確，調節后，瑣緊定位壓板。

（5） 用發泡塑料板嵌入梁端間隙內，其上部與伸縮縫鋼梁內側密合，盡量達到密封，防止?jié)仓炷習r出現漏漿、空洞。

單組式橋梁伸縮縫安裝
（1） 伸縮縫吊裝就位，檢查其中線線與梁縫**線是否重合，其頂面與路面標高是否*致，及時進行調整。（2） 將預娩鋼筋和伸縮縫錨固件焊接牢固，再橫穿 12或 16水平鋼筋。（3） 立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。

（4） 用膠粘紙帶或木板密封伸縮縫頂面縫口，在槽口部位即澆筑50號混凝土；用插入式振動棒，充分振搗密實。（5） 抹平混凝土過度段表面。用直尺檢查伸縮縫頂面、過度段，應盡量與路面平順。做好混凝土養生后方可通車。（6） 帶有防撞墻，人行道結構的伸縮縫，參造上述安裝工序作業。

GQF-F型橋梁伸縮縫

   GQF-F型橋梁伸縮縫產品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種橋梁,既方便舊橋梁伸縮縫更換,又可供新橋梁修建選用.由于*些伸縮縫安裝不適就會產生跳車現象，不但在*內的公路橋梁上存在，在*外也尚未解決，因此，我們?yōu)榱讼_階，防止跳車，保持良好的路況，有關部門及施工單位采用了許多行之有效的措施與辦法，在動難逃很大程度上減少了橋梁伸縮縫處跳車病害。其中橋梁伸縮縫的安裝施工是公路橋梁建設中*項極為重要的施工項目，安裝質量的好壞直接影響到行車的平穩性和舒適性、大型橋梁的服務質量及使用年限。
   GQF-F型橋梁伸縮縫中間橡膠密封條其技術要求:采用氯丁橡膠(CR)密封橡膠帶的伸縮縫適用與溫度為-25℃-+60℃地區.采用天然橡膠(NR)密封橡膠帶的伸縮縫裝置適用于溫度為-40℃-+60℃地區.
   公路橋梁伸縮縫是*種設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。

GQF-E型橋梁伸縮縫

   GQF-E型橋梁伸縮縫產品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種橋梁,既方便舊橋梁伸縮縫更換,又可供新橋梁修建選用.由于*些伸縮縫安裝不適就會產生跳車現象，不但在*內的公路橋梁上存在，在*外也尚未解決，因此，我們?yōu)榱讼_階，防止跳車，保持良好的路況，有關部門及施工單位采用了許多行之有效的措施與辦法，在動難逃很大程度上減少了橋梁伸縮縫處跳車病害。其中橋梁伸縮縫的安裝施工是公路橋梁建設中*項極為重要的施工項目，安裝質量的好壞直接影響到行車的平穩性和舒適性、大型橋梁的服務質量及使用年限。
   GQF-E型橋梁伸縮縫中間橡膠密封條其技術要求:采用氯丁橡膠(CR)密封橡膠帶的伸縮縫適用與溫度為-25℃-+60℃地區.采用天然橡膠(NR)密封橡膠帶的伸縮縫裝置適用于溫度為-40℃-+60℃地區.
   公路橋梁伸縮縫是*種設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。

CQF-C型橋梁伸縮縫

  GQF-C型橋梁伸縮縫產品特點:建筑高度低,*產熱軋整體成型異型鋼材高度僅50mm,結構簡單,安裝方便,具有明顯的可靠性,舒適性和耐久性.適用于橋面鋪裝層厚度等于或大于80mm,伸縮量小于等于80mm的各種橋梁,既方便舊橋梁伸縮縫更換,又可供新橋梁修建選用.由于*些伸縮縫安裝不適就會產生跳車現象，不但在*內的公路橋梁上存在，在*外也尚未解決，因此，我們?yōu)榱讼_階，防止跳車，保持良好的路況，有關部門及施工單位采用了許多行之有效的措施與辦法，在動難逃很大程度上減少了橋梁伸縮縫處跳車病害。其中橋梁伸縮縫的安裝施工是公路橋梁建設中*項極為重要的施工項目，安裝質量的好壞直接影響到行車的平穩性和舒適性、大型橋梁的服務質量及使用年限。
   GQF-C型橋梁伸縮縫中間橡膠密封條其技術要求:采用氯丁橡膠(CR)密封橡膠帶的伸縮縫適用與溫度為-25℃-+60℃地區.采用天然橡膠(NR)密封橡膠帶的伸縮縫裝置適用于溫度為-40℃-+60℃地區.
   公路橋梁伸縮縫是*種設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變，以及荷載作用下，在該處的變位能夠?qū)崿F(xiàn)，而不產生額外的附加內力，并能保證行車平順。通常*內的橋梁伸縮縫都設置在上部結構的活動端和橋臺，以及各聯（孔）上部結構銜接處。*般公路橋在車行道和人行道上沿橋的橫方向通長設置，欄桿在接縫處亦須中斷以保證結構的自由變位，避免拉裂；在接縫處的橋面防水層仍應妥善鋪設，防止雨水侵蝕承重結構。如采用敞口式的橋梁伸縮縫，還應考慮便于清除污物，并在縫下設置截水和引水裝置，使積水排出橋外。*內的中型、大型鐵路橋同理也需設伸縮縫，在道碴橋面中，應考慮防止道碴墜落縫中的措施。　
TST橋梁伸縮縫又叫瀝青填充式橋梁伸縮縫它是無縫伸縮縫粘接料的*種，是七十年代由英*發展起來的*種橋梁伸縮縫技術。此工藝的基本作法是將接縫上面*窄條范圍的橋面鋪裝層替換為*種高彈性的特殊瀝青混合料。高彈性特種瀝青與石料的混合物可以吸收由于溫度和交通負荷作用產生的橋面板位移，而保證表層不會開裂損壞。無縫伸縮粘接料能夠同時兼顧高溫和低溫、滲透和粘性這些對立的性能要求，不僅適用于溫度單*地區，而且適用于溫差較大的地區。
TST無縫伸縮縫產品特點：
    TST無縫伸縮的彈性恢復力非常高：能適應不斷重復的溫度和荷載位移。 低溫柔性和高溫穩定性都非常好：在-40℃時不會變脆，在80℃時不會流動。因此，能適用于中*所有氣候區。 高溫粘附性好：施工時可與現有路面牢固粘結，常溫*點兒也不粘，冷卻后又不會被粘帶走。 施工方便、靈活：熟練的施工隊伍（8-10人）每天可30延米GTF、TST伸縮縫，而且可在不阻斷交通的情況下半幅施工。 開放交通迅速： 無縫伸縮縫粘接料安裝后兩個小時即可開放交通，若噴水加速冷卻，*小時后即可開放交通。 使用壽命長：嚴格按照工藝要求安裝的無縫伸縮縫粘接料，其壽命是*般改性瀝青路面的兩倍左右。 舒適性非常好：無縫伸縮縫粘接料能充分吸收車輛振動沖擊，車輛駛過舒適平穩。 經濟效益好：成本低廉。
TST無縫伸縮縫安裝注意事項：
1.伸縮縫在安裝前*旦碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。
2.安裝伸縮縫要求嚴格，*定要精心操作。由于現場不易調整，所以成品檢查*定要認真、仔細。不**不可運至現場。
3.伸縮縫安裝前，要與設計圖和現場核對位置、尺寸無誤后，再穩放入預留槽。
4.橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo(hù)帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。
5.伸縮縫保護帶混凝土澆筑后，前七日*定要及時灑水養護，以利強度增長和防止裂縫出現。
