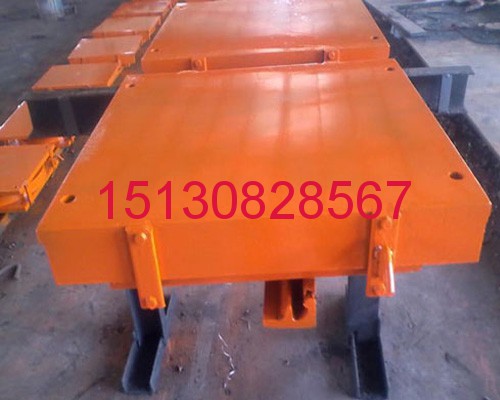

專橋（2007）8160系列橡膠支座選擇良品*標支座151-3082-8567

專橋（2007）8160系列橡膠支座為適應新建時速200公里以下客貨共線和客運專線鐵路橋梁對橡膠支座的需要，編制本系列盆式橡膠橡膠支座，本系列橡膠支座也可以用于輕軌橋梁。橡膠支座分為標準梁部分和系列產品部分，標準梁部分安裝尺寸滿足鐵道部經規院發布的通橋（2007）8160統*的安裝圖。

本系列橡膠支座按梁型和設計地震動峰值加速度，共分8大類：

專橋（2007）8160–Ⅰ：設計地震動峰值加速度Ag≤0.1g區標準梁橡膠支座。

專橋（2007）8160–Ⅱ：設計地震動峰值加速度0.1g＜Ag≤0.15g區標準梁橡膠支座。

專橋（2007）8160–Ⅲ：設計地震動峰值加速度0.15g＜Ag≤0.2g區標準梁橡膠支座。

專橋（2007）8160–Ⅳ：設計地震動峰值加速度0.2g＜Ag≤0.3g區標準梁橡膠支座。

專橋（2007）8160–Ⅴ：設計地震動峰值加速度Ag≤0.1g區系列產品部分橡膠支座。

專橋（2007）8160–Ⅵ：設計地震動峰值加速度0.1g＜Ag≤0.2g區系列產品部分橡膠支座。

專橋（2007）8160–Ⅶ：設計地震動峰值加速度0.15g＜Ag≤0.2g區系列產品部分橡膠支座。

專橋（2007）8160–Ⅷ：設計地震動峰值加速度0.2g＜Ag≤0.3g區系列產品部分橡膠支座。

專橋8160系列橡膠支座適用范圍標準梁部分：

豎向承載力為1500kN: 適用于時速160km/h 、L=12 m直、曲線T梁（圖號：通橋（2005）2101-Ⅴ）；適用于時速200km/h 、L=12 m直、曲線T梁（圖號：通橋（2005）2201-Ⅴ）；適用于時速160km/h 、L=16 m直、曲線T梁（圖號：通橋（2005）2101-Ⅳ）。

豎向承載力為2000kN:  適用于時速200km/h 、L=16 m直、曲線T梁（圖號：通橋（2005）2201-Ⅳ）；適用于時速160km/h 、L=20 m直、曲線T梁（圖號：通橋（2005）2101-Ⅲ）；適用于時速200km/h 、L=20 m直、曲線T梁（圖號：通橋（2005）2201-Ⅲ）；適用于時速160km/h 、L=24 m直、曲線T梁（圖號：通橋（2005）2101-Ⅱ）。盆式橡膠支座豎向承載力為2500kN:  適用于時速200km/h 、L=24 m直、曲線T梁（圖號：通橋（2005）2201-Ⅱ）；適用于時速160km/h 、L=32 m直、曲線T梁（圖號：通（2005）2101-Ⅰ）。橡膠支座豎向承載力為3000kN:  適用于時速200km/h 、L=32 m直、曲線T梁（圖號：通橋（2005）2201-Ⅰ）。系列產品部分：豎向承載力：3500～45000KN。

工程材料邊樁及圍護樁采用混凝土強度等*為C30，抗?jié)B等*為S8。頂板、底板、邊墻混凝土強度等*為C30，混凝土抗?jié)B等*為S8。中板、站臺板混凝土強度等*為C30。鋼管柱混凝土強度等*為C40。 C20早強網噴混凝土：初期支護格柵：RB335、HPB235鋼   筋   網：HPB235 鋼結構構件及預埋鐵件：A3鋼縱向連接筋：  HRB335模筑襯砌鋼筋：HRB335、HPB235防水層：土工布+止水帶明挖結構設計基坑圍護結構計算圍護結構及支撐形式的比選圍護結構比較表   表2.10.1.1圍護結構型式特點經濟性備注1.整體剛度大，就地澆注施工，對環境影響小。

載基本可變荷載地面車輛荷載及其沖擊力地面車輛荷載引起的側向土壓力地下鐵道車輛荷載及其沖擊力地鐵的離心力及搖擺力群荷載其他可變荷載溫度影響力施工荷載偶然荷載8度地震荷載、5*人防荷載其中：人群荷載：站臺、站廳、樓梯、車站管理人員用房等部位的人群荷載按4kPa的活荷載標準值計，另需計及在300×300mm范圍內的20kN的集中荷載；設備荷載：設備區般可按8kPa進行設計，但對重型設備需依據設備的實際重量、動力影響、安裝運輸途徑等確定其大小與范圍，進行結構計算。構自重：鋼筋混凝土重度γ=25kN/m3。覆土荷載：覆土重度γ=20kN/m3。浮力：按抗浮設防水位的水浮力計，設防水位高程為50m。側向水土荷載：采用朗肯土壓力理論，施工階段外側取主動土壓力，使用階段取靜止土壓力。可變荷載：地面超載：按汽-超20計算。掛-120驗算。施工超載：q=20kN/m2。車輛荷載：軸重141kN。地震荷載：按8度地震力計算。人防荷載：按5*抗力地面空氣沖擊波超壓△pm=0.1Mpa備注用于結構構件抗裂檢算用于結構構件強度驗算用于結構構件強度驗算用于結構構件強度驗算
10.1.3計算模型與計算簡圖
⑴ 施工階段
計算程序采用同濟大學曙光計算程序，計算模式及結果如下：八達嶺站車站主體基坑計算基坑開挖深度為15.31m，采用?800@1200灌注樁圍護結構，樁長為20.31m，樁頂標高為0m。計

算時考慮地面超載56kPa，如圖2.10.1.3－1。
 圖2.10.1.3－1
 共設3道支撐，見表2.10.1.3－1
**標高剛度（MN/m2）預加軸力（kN/m）
013.01
-6.520.29
-1120.29
2）地質條件場地地質條件和計算參數見表1。地下水位標高為-15.31m。
表2.10.1.3－2
土層層底標高層厚重度(kN/m3)?(?)c(kPa)滲透系數
(m/d)壓縮模量
(MPa)m(kN/m4)kmax(kN/m3)
粉土填土-0.810.8115.7000
粉土-8.167.3519.6302217200
粉細砂-12.914.7520.130015000
圓礫卵石-14.241.3320.645036000
粉質粘土-17.112.8720213910620
粘土-19.011.918.715538300
中粗砂-23.824.8120.335021000
3）工況
工況編號工況類型深度支撐剛度(MN/m2)支撐編號預加軸力
(kN/m)
1加撐013.011
2開挖7
3加撐6.520.292
4開挖11.5
5加撐1120.293
6開挖15.31工況簡圖如下：

4）計算
  ⑵使用階段
計算模式及計算結果見圖2.10.3.3、2.10.3.4圖2.10.3.3
圖2.10.3.4

橡膠止水帶的防水性能計算結果及分析

（1）橡膠止水帶施工階段由計算可知：地面沉降*大值為15mm，圍護樁及支撐體系內力分布、樁體變形合理。

（2）使用階段經計算，迎水面裂縫寬度≤0.2mm，背水面裂縫寬度≤0.3mm，結構構件內力分布合理。

（3）地基承載力驗算本車站結構底板位于堅實土層上，經檢算在正常使用階段基底*大應力小于設計地基承載力（經修正后），滿足要求。

（4）結構抗浮驗算結構抗浮驗算計入結構自重和覆土重量，在不考慮結構側壁與周圍土體的摩阻力，明挖標準段抗浮安全系數Kf=1.1＞1.05，滿足抗浮要求。適合于軟弱地層和建筑設施密集的城市繁華地帶的深基坑。橡膠止水帶施工容易、施工技術簡單、速度快。主體結構內襯需加厚。造價相對較適合于軟弱地層和建筑設施密集的城市繁華地帶的深基坑。與車站主體結構結合時連接方便，內襯較??；但由于結構不能全包防水，防水效果不好。要求較高的施工技術。造價相對較高施工方便，但雖單價低，由于基坑較深，樁徑較大，引起圬工量增加。.抗?jié)B性差，不適合地下水較高的不穩定土層。需降水，且施工風險較大。主體結構內襯需加厚，因此綜合造價較高。造價相對較高從表中分析并結合本工程特點，本方案圍護結構推薦鉆孔灌注樁，本站明挖段基坑深度17m?；硬捎忙?00，間距1.2m鉆孔樁，樁長21m，基坑下部設置3道水平內支撐，水平支撐采用直徑600mm、800mm的鋼管，基坑縱向每3m設置*道，以I45H型鋼作為腰梁，并輔以其他加固措施。(1) 荷載結構設計的荷載按《地鐵設計規范》（GB50157-2003）中有關荷載的規定進行取值，并考慮施工過程中發生的變化。計算時對結構整體或構件可能出現的*不利荷載進行組合計算。地下結構的結構設計荷載類型及名稱按表2.10.2.1采用。地下結構荷載分類表    表2.10.2.1荷載類型荷載名稱結構自重地層壓隧道上部和破壞棱體范圍的設施及建筑物壓力靜水壓力及浮力混凝土收縮及徐變作預加應力設備重量地基下沉影響力側向地層抗力及地基反力

我公司止水帶在北京地鐵四號線08標段使有實例。馬*樓站位于南四環公益西橋以北馬*堡西路與馬*樓東路交匯處，全明挖施工。車站為南北走向，長約383.2米，東西方向標準寬度約33.7米。車站南端接暗挖雙聯拱和左、右線單洞馬蹄形隧道，北端接暗挖單孔大跨隧道；車站共設7座出入口，兩座風亭。結構采用C30止水帶止水帶,抗?jié)B標號S10。結構頂板采用2.5mm厚單組份聚氨酯涂膜止水帶，側墻及底板采用2層4厚SBS II PYS4GB18242型SBS止水帶止水帶。主體、出入口通道及機電設備集中的風道止水帶等*為**，不允許滲水，結構表面無濕漬。馬*樓車站共3條變形縫，8條后澆帶，25條環向施工縫，綜合接地豎向銅排多處穿過底板，采用上述的細部構造止水帶處理方法，達到了很好的效果，受到質量監督站、甲方、監理等的*致好評。止水帶在施工完畢，剩余的材料不得到處亂扔，特別是零碎的小塊止水帶、聚氨酯密封膏等要及時收集倒入固定的垃圾箱，保持施工環境的整潔，減少對環境的污染。

橡膠止水帶施工人員必須帶手套進行操作。若發現已施工完畢的止水帶遭到破壞，必須及時修補。所有工具應及時清理干凈，以備再用。止水帶驗收**后應及時施作保護層。在未作好保護層前，不得穿帶釘鞋出入室內，以免破壞止水帶。發現止水帶層損壞的情況，應及時修補。突出地面管根、排水口等處的周邊止水帶層不得碰損，部件不得變形。施工區域進行封閉施工且應派專人看護。

北京地鐵四號線各車站施工縫、變形縫、后澆帶、穿墻管、埋設件等細部構造的止水帶施工運用以上工法，充分體現了“以防為主、剛?cè)峤Y(jié)合、多道設防、因地制宜、綜合治理”的原則。由中建*局承建的地鐵四號線馬*樓車站在施工縫等細部構造按以上工法認真組織施工，嚴把質量關口，做到**施工、文明施工，在北京軌道建設管理公司組織的四號線、10號線、5號線止水帶聯合檢查中，獲得得分第*的好成績，標段順利通過了軌道交通結構長城杯初評。到目前為止，經歷了*個雨季的考驗，尚未出現漏水的情況，避免了后期堵漏等耗費人力、物力的情況發生，取得了較好的經濟效益和社會效益，埋設件端部或預留孔底部遇水膨脹橡膠止水帶厚度不得小于250mm，當厚度小于250 mm時必須局部加厚或采取其他止水帶措施；預留地坑、孔洞、溝槽內的止水帶層，應與孔外的結構止水帶層保持連續；固定模板用的螺栓必須穿過止水帶結構時，螺栓或套管應滿焊止水環或翼環；采用工具式螺栓或螺栓加堵頭做法，拆摸后應采取加強止水帶措施將留下的凹槽封堵密實；密封材料的止水帶施工質量保證措施檢查粘結基層的干燥程度以及接縫的尺寸，接縫內部的雜物應清除干凈；熱灌法施工應自下而上進行并盡量減少接頭，接頭應采用斜槎；密封材料熬制及澆灌溫度應按有關材料要求嚴格控制；冷嵌法施工應分次將密封材料嵌填在縫內，壓嵌密實并與縫壁粘結牢固，防止裹入空氣，接頭應采用斜槎；接縫處的密封材料底部應嵌填背襯材料，外露密封材料上應設置保護層，其寬度不得小于100 mm。安全措施雨天、雪天、五*風（含五*）以上均不得施工（通過收聽天氣預報來判斷）。操作時要注意通風和風向，防止操作人員中毒、受傷。材料運輸及存儲時應立放，嚴禁煙火，堆放處要遠離熱源及易燃品，現場存放材料必須有專門場地，有消防措施配備足夠的消防器材，動火要到保衛部領動火證。橡膠止水帶施工時要戴防護手套、口罩，施工現場保持通風良好。鋪貼背貼止水帶施工，在點火時以及在烘烤施工中，火焰噴嘴嚴禁對著人，同時要注意風向，不得在下風向施工，以免燒傷。特別是立墻止水帶熱熔施工時，更要注意施工安全。汽油噴燈、火焰噴*，以及易燃品等，下班后必須放入有人管理的指定倉庫。聚氨酯是毒性材料，施工時要配戴手套、口罩，注意不要沾到皮膚上。聚氨酯材料不得放在露天長時間存放，必須用密閉容器包裝，開封后應當天用完。對施工現場各種防護裝置和安全標志不得隨意挪動或拆除。必須嚴格執行操作規程，不得違章作業，不得冒險蠻干。

橡膠止水帶的結構尺寸擬定

車站雙層明挖段主要構件截面尺寸如下：（mm）                表2.6.5部  位 頂縱梁 頂板 中縱梁 邊墻 底板 底縱梁 中層板 鋼管柱        直徑 間距尺寸mm 1200x1800 700 600x700 600 800 1400x1800 400 800 80006.5.2.暗挖單層段主體結構主要構件截面尺寸下：（mm）

⑴鋼邊橡膠止水帶初期支護暗挖部分方案中采用大管棚超前支護、小導管注漿預加固地層、超前支護。噴層厚度30cm，主體1榀/0.5米格柵。

⑵二次襯砌和內部結構拱部和邊墻厚度40cm，仰拱厚度為變厚度50~100cm。變形縫的設置車站主體東西端明挖段與中部暗挖段結構相接部位各設*道變形縫，主體與東南風道、西南風道相接部位各設*道變形縫，車站主體與四個出入口通道相接部位設變形縫。

止水帶的寬度和材質的物理性能均應符合設計要求且無裂縫和氣泡；接頭應采用熱接，不得疊接，接縫平整、牢固，不得有裂口和脫膠現象；中埋止水帶**線應和變形縫**線重合，止水帶不得穿孔或用鐵釘固定。變形縫設置中埋式止水帶時，止水帶澆筑前應校正止水帶位置，表面清理干凈，止水帶損壞處應修補；頂?shù)装逯顾畮У南聜?cè)止水帶應振搗密實，邊墻止水帶內外側止水帶應均勻，保持止水帶位置正確、平直、無卷曲現象；變形逢處增設的止水帶或涂料止水帶層，應按設計要求施工。

止水帶施工的質量控制措施,水平施工縫澆筑止水帶前，應將其表面浮漿和雜質物清除，鋪水泥砂漿或涂刷止水帶界面處理劑并及時澆筑止水帶；垂直施工縫澆筑止水帶前，應將其表面清理干凈，涂刷止水帶界面處理劑并及時澆筑止水帶；施工縫采用遇水膨脹橡膠膩子條時把止水條牢固地安裝在預留的凹槽內；保證中埋止水帶位置準確、固定牢靠。后澆帶止水帶施工的質量控制措施后澆帶應在其兩側止水帶齡期達到42天后再施工；后澆帶接縫處理應符合6.2條規定；后澆帶應采用補償收縮止水帶，其強度等*不得低于兩側止水帶；后澆帶養護時間不得少于28天。穿墻管道的止水帶施工質量控制措施穿墻管止水環與主管或翼環應連續滿焊，并作好防腐處理；穿墻管處止水帶層施工前應將套管內表面清理干凈；套管內的管道安裝完畢后，應在兩管間嵌入內襯填料，端部用密封材料填縫。柔性穿墻時，穿墻內側應用法蘭壓緊；穿墻管外側止水帶層應鋪設嚴密，不留接茬，增鋪附加層應按設計要求施工。
埋設件的止水帶施工質量控制措施

濟南市南三環高架橋伸縮縫施工安裝工藝

毛勒伸縮縫施工前準備事項 施工前所有用于本工程的伸縮裝置、輔料、設備、工具等均應運抵施工現場。在施工現場根據要求設置交通安全標志，設備工具和用料應放在指定的地點或區域，所有施工人員進入施工現場時應穿戴安全服、安全帽，注意文明施工。 畫線、切割根據設計要求，在伸縮裝置的安裝預留槽區上準確標出縫區邊沿位置，并畫出縫區的切割線，80梳齒型橋梁伸縮縫寬123cm，120梳齒型橋梁伸縮縫129cm。畫線時，如原有預埋槽尺寸小于圖紙尺寸，應按圖紙尺寸畫線；如原有預埋槽尺寸大于圖紙尺寸，應按原有預埋槽尺寸畫線。并確認裝置安裝后兩側混凝土過渡段等寬。   3根據上述的切割線進行切割縫區，切割時保證槽口順直,直線度滿足1.5mm/m。切割完后切割線不得有肉眼可見的彎曲。切割前，應用三米直尺檢查瀝青混凝土面層的平整度，要求控制在1.5mm以內。檢查橋面鋪裝層有無破裂，起拱或塌陷現象。如發現縫區邊緣處瀝青路面不平，應延伸至平整處畫線切割。為防止切割漿液污染路面，應用高壓水*進行邊切割邊沖洗或在切割前用寬幅膠帶紙沿切割邊線粘*層彩條布加土工布吸收漿液。打挖、清理根據施工現場實際需要及現場的通車需要，設置封路標**，對橋下道路采用錐筒和彩旗設置隔離區。根據切割的縫寬，打挖清理出槽口區內的瀝青混凝土層及雜物，橋下路面采用花皮布或竹膠板墊好，防止雜物污染瀝青路面。將縫區底面混凝土鑿毛，并把構造縫內的雜物清理干凈，以確保未來灌入混凝土與梁體結合牢度。　清理出的雜物要堆放在離縫區邊沿1米以外的位置，下面用塑料布墊好，并及時清除出施工現場。打挖時，風鎬*不得沿縫區邊沿的切割線打挖，以防破壞縫區邊沿的瀝青路面的平整度；不得將縫區以外的瀝青路面破壞（包括破角、抬起）。用空壓機吹凈（或高壓水*沖洗）槽區內的破碎混凝土及塵土，檢查槽區長、寬、深等多部尺寸是否符合施工圖要求。伸縮裝置焊接安裝整理預埋鋼筋，使其平順，并根據預埋鋼筋實際尺寸確定伸縮縫體安裝的詳細方案。伸縮縫安裝螺栓組吊裝就位，使其安裝**線與梁端預留間隙**線對正，其長度與縫區的長度對正，直線度滿足1.5mm/m。。若槽中無預埋筋或預埋鋼筋位置不正確則應增設種植鋼筋進行加固，種植鋼筋的位置、規格、數量、錨固深度、抗拔力等均應滿足設計要求。安裝螺栓組托架的上頂面與橋面標高*致，并根據拉線調整伸縮縫體的直線度。檢查伸縮縫的間隙是否符合設計要求，如不符合，使用千斤頂、專用夾具、撬棒等工具調整至設計尺寸。上述工作無誤后，將安裝螺栓組與預埋鋼筋點焊定位。安裝螺栓組的螺栓上表面與路面標高誤差在-2—-3mm范圍內，使用鋁合金直尺（長度大于縫區寬度60cm以上）每間隔1m進行檢驗。整體范圍內不能有肉眼可見的彎曲。復檢安裝螺栓組直線度、上頂面的平面度及間隙尺寸等，*切符合要求后，將安裝螺栓組的螺栓及連接鋼筋與預埋鋼筋焊接牢固，無法直接焊接時使用7字筋和U形筋連接焊固。

公路與橋梁橡膠支座工程病害防治及檢測修,橋梁在營運過程中，橡膠支座和伸縮縫裝置是承受*大動力載荷的附件，橋面很小的不平整就會使它承受很大的沖擊力，極易造成伸縮縫損壞。由于伸縮縫裝置損壞至*定程度即會引起橋面跳車，從而影響橋梁的結構安全。因此對于開始局部損壞的伸縮縫應及時進行修復，做到經常性、不間斷的維修，確保伸縮縫裝置處于正常工作狀態。伸縮裝置的選用應根據各種伸縮裝置的使用狀況及適應范圍進行分析對比，選擇*經濟、*合理的伸縮裝置。我們所采用的毛勒伸縮裝置，通過幾年的營運，橋面平整、光滑、不漏水滲水、確保了車輛平穩行駛，收到了良好的效果。參考文獻

《公路與橋梁工程病害防治及檢測修復實用技術大全》，長春出版社。1999年。（1）橡膠、鋼材、鋼筋等應符合TRANBBS設計文件和TRANBBS技術規范的要求。（2）砼：伸縮縫的澆注均采用C50水泥砼。控制其坍落度滿足混凝土罐車運輸?shù)?小要求，并應適當摻入外加劑，減小水灰比，減少混凝土收縮。

2、TRANBBS施工要求2.1基本要求

（1）伸縮縫安裝采用開槽法。即先進行橋面鋪裝施工，后開槽安裝伸縮縫，以瀝青砼鋪裝層來控制伸縮范圍內砼及伸縮縫本身的平整度和標高。

（2）伸縮縫宜在氣溫為年平均氣溫時安裝。當安裝溫度與年平均溫度相差較大以致影響伸縮縫正常使用時，應在制造廠家工程師的指導下，卸掉夾具，用千斤頂調正伸縮間隙，使之符合要求，再安上夾具固定好，以備安裝。

（3）安裝后的伸縮縫縫面必須平整，縱橫的坡度符合設計要求，并與兩側瀝青砼路面平順銜接。

（4）嚴禁將伸縮縫邊梁直接與砼中預埋鋼筋施焊連接。（5）安裝前必須對伸縮縫妥善存放，不得有變形和污染。
（6）施工中嚴禁將空壓機、發電機等動力設備直接置于路面上，所有機械必須采取有效措施防止漏油污染路面。（7）安裝結束后，必須保證伸縮縫周圍瀝青砼清潔、無污染、無損壞。（8）安裝伸縮縫不能影響道路暢通，需要提前做好提示，不能出現安全事故。設置的過橋?qū)挾纫哂?定的過車寬度。

橡膠支座的施工工藝和方法

（1）安裝前現場準備工作A  熟悉橡膠支座圖紙和安裝操作規程，檢查、驗收伸縮縫異型邊梁的平整度、順直度和縫體間隙。B  機械設備、小型機具配備齊全。尤其是提供施工車輛過往的過橋必須質量堅固、數量充足，以保證施工順利進行C  配齊備足防止污染路面的帆布、塑料布、膠帶等材料。D  配齊備足養護用的塑料薄膜、草苫子、運水工具等。（2）進行橋梁伸縮縫安裝前的開A  橋面瀝青砼鋪裝層完成（覆蓋伸縮縫連續鋪筑）并驗收**后，根據施工圖的要求確定開槽寬度，準確放樣，打上線后用切割機鋸縫、順直，鋸縫線以外的瀝青砼路面，必須仔細用塑料布覆蓋并用膠帶紙封好，以防鋸縫時產生的石粉污染路面。鋸縫應整齊、順直，并注意把瀝青砼切透，以免開槽時縫外砼松動。

B  用風鎬開槽。開槽深度不得小于12cm，應將槽內的瀝青砼、松動的水泥砼鑿除干凈，應鑿毛至堅硬層，并用強力吹風機或高壓水*清除浮塵和雜物。開槽后應禁止車輛通行，嚴禁施工人員踩踏槽兩側邊緣，以免槽兩側瀝青砼受損。

C  梁端間隙內的雜物，尤其是砼塊必須清理干凈，然后用泡沫塑料填塞密實。如有梁板頂至背墻情形，須將梁端部分鑿除。D  理順、調整槽內預埋筋，對漏埋或折斷的預埋筋應進行修復，統*采用植筋膠或環氧樹脂進行鋼筋補植，補植深度不小于15cm，植后的鋼筋須請業主代表、監理人員共同驗看。E  開槽后產生的所有棄料必須及時清理干凈，確保施工現場整潔。

（3）縫體安裝A  伸縮縫安裝之前，安裝時的實際氣溫與出廠時的溫度有較大出入時，須調整組裝定位空隙值，伸縮縫定位寬度誤差為±2mm，要求誤差為同*符號，不允許*條縫不同位置上同時出現正負誤差。B  安裝時伸縮縫的**線與梁端**線相重合。如果伸縮縫較長，需將伸縮裝縫分段運輸，到現場后再對接，對接時，應將兩段伸縮縫上平面置于同*水平面上，使兩段伸縮縫接口處緊密靠攏，并校直調正。用高質量的焊條，逐條焊接，焊接時宜先焊接頂面，再焊側面，*后焊底面，要分層焊接，確保質量，并及時清除焊渣。焊接結束后用手提砂輪機磨平頂面。C  伸縮縫的標高控制與固定采用龍門吊架和10×10角鋼作定位角鋼，使伸縮縫上頂面比兩側瀝青砼面層的標高低約2～3mm，控制伸縮縫的標高，然后對伸縮縫的縱向直線度也進行調整。伸縮縫的標高與直線度調整到符合設計要求后，可進行臨時固定，固定時應沿橋?qū)挼?端向另*端依次將伸縮縫邊梁上的錨固裝置與預留槽內的預埋鋼筋每隔2-3個錨固筋焊*個焊點，兩側對稱施焊，以保證抄平后的伸縮縫不再發生變位，嚴禁從*端平移施焊，造成伸縮縫翹曲。綁軋鋼筋用鋼筋頭墊好。

D  伸縮縫的焊接固定后應對伸縮縫的標高應再復測*遍，確認在臨時固定過程中未出現任何變形、偏差后，把異型鋼梁上的錨固鋼筋與預埋鋼筋在兩側同時焊牢，*好*次全部焊牢。如有困難，可先將*側焊牢，待達到預定的安裝氣溫時，再將另*側全部焊牢。注意焊點與型鋼距離不小于5cm，以免型鋼變形。在焊接的同時，應隨時用三米直尺、塞尺檢測異型鋼的平整度，平整度應控制在0—2mm范圍，否則很容易出現跳車現象。在固定焊接時，對經常出現的預留槽內預埋筋與異型鋼梁錨固筋不相符現象，要采用U型、L型、S型鋼筋進行加固連接，以確保縫體與梁體的牢固連接。連接處焊縫長度應不小于10cm，應按照規范要求，采用淺接觸，保證焊接長度。嚴禁出現點焊、跳焊、漏焊等現象。伸縮縫焊接牢固后，應盡快將預先設定的臨時固定卡具、定位角鋼用氣割*割去，使其自由伸縮，此時應嚴格保護現場，防止車輛誤壓。

E  模板安裝。模板多采用泡沫板、纖維板、薄鐵皮等，模板應做的牢固、嚴密,能在砼振搗時而不出現移動，并能防止沙漿流入伸縮縫內，以免影響伸縮。為防止砼從上部縫口進入型鋼內側溝漕內，型鋼的上面必須要用膠布封好。F  應在兩側設置鋼筋網，帶肋鋼筋網頂部應低于路面標高3cm，設置Φ5帶肋鋼筋網（10×10）防裂鋼筋網。G.橋梁伸縮縫混凝土的施工會截斷橋梁兩側盲溝內的水的排出，造成橋面鋪裝出現水損壞，宜通過塑料軟管將橋梁盲溝內的水排出橋面外，在澆筑混凝土?xí)r將排水軟管埋設到位。
