橋梁伸縮縫 GQF-RG型橋梁伸縮縫裝置 RG80型伸縮縫

GQF-RG型伸縮縫是用于公路橋梁接縫的構造簡單、伸縮靈活的伸縮縫，它屬于單組的模數式伸縮縫。GQF是中華人民共和*交通行業標準代號，是公路橋梁伸縮縫的拼音縮寫，RG型是伸縮縫的邊梁截面為RG形，所以被稱為GQF-RG型伸縮縫。

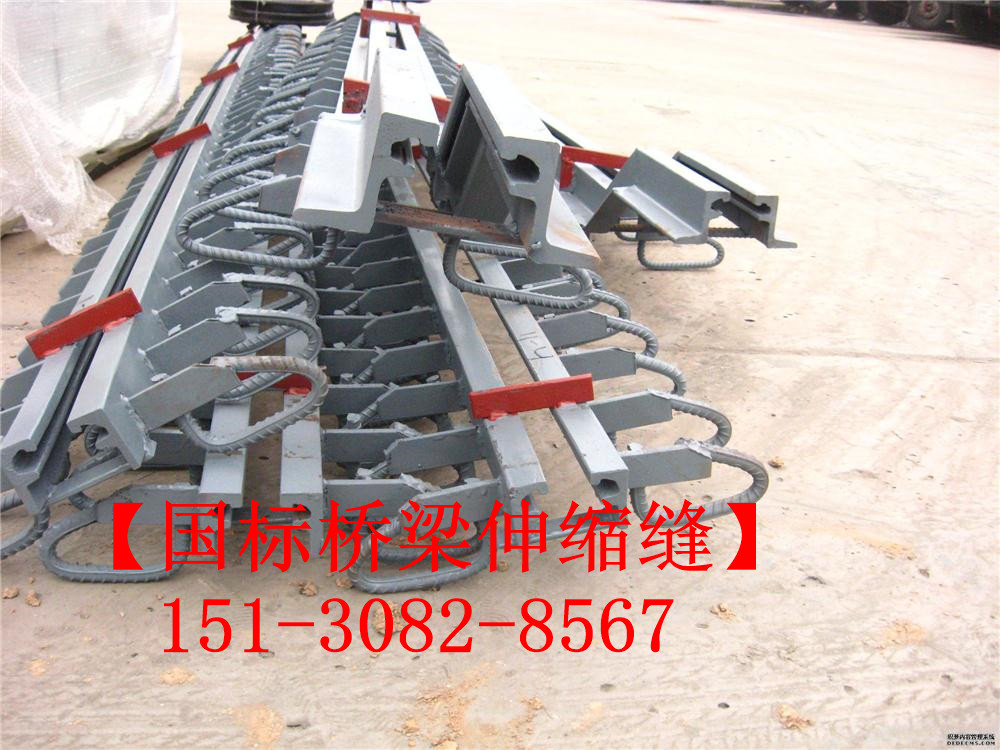

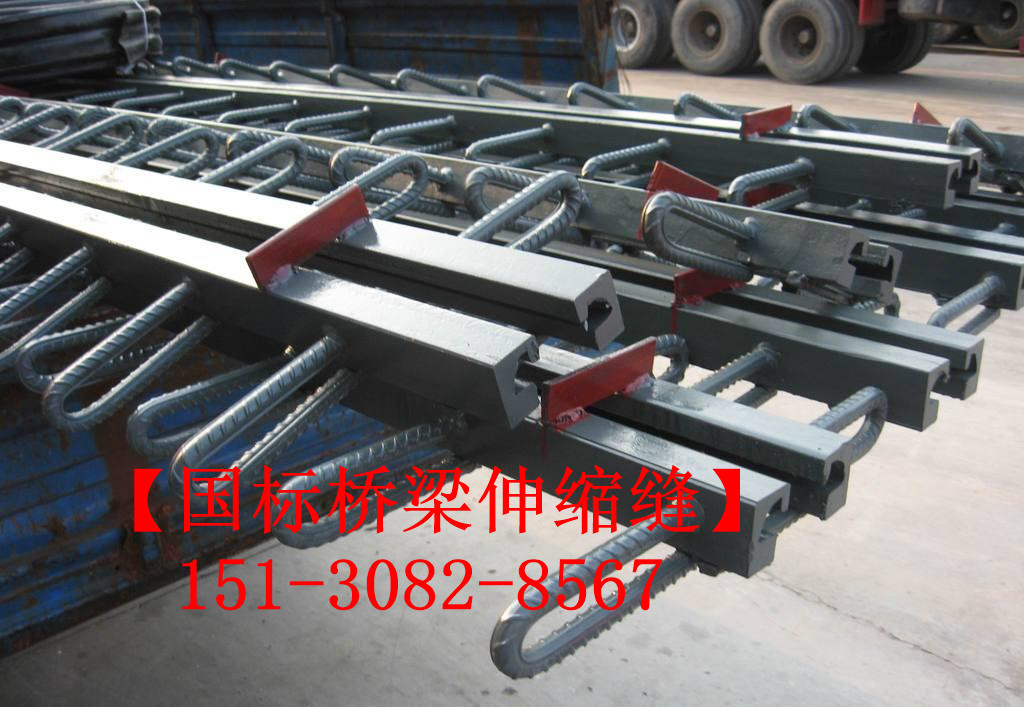

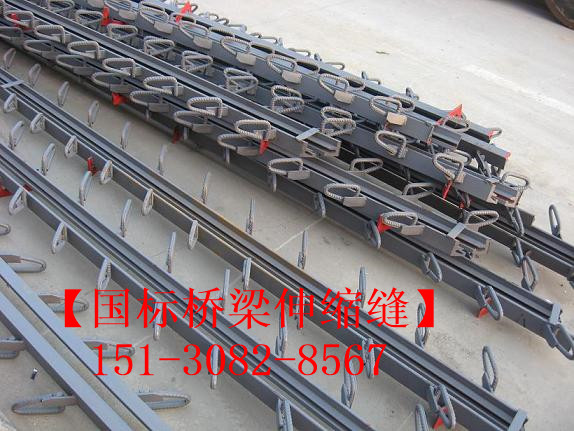

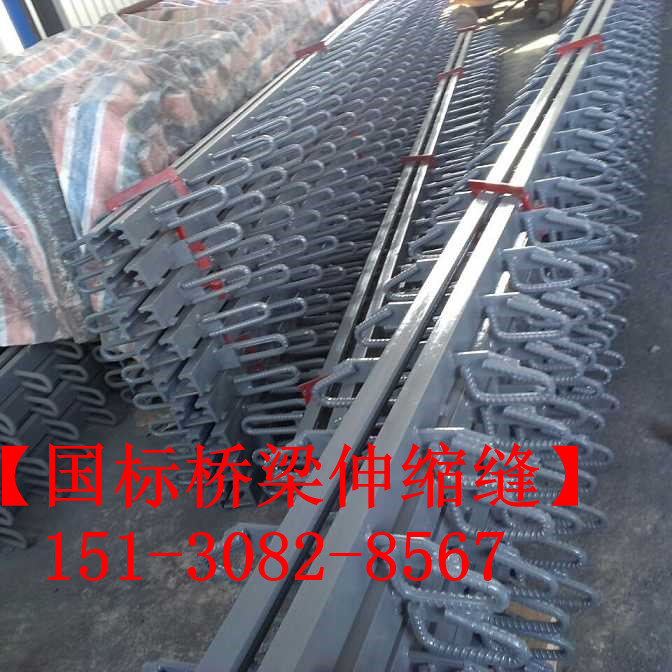

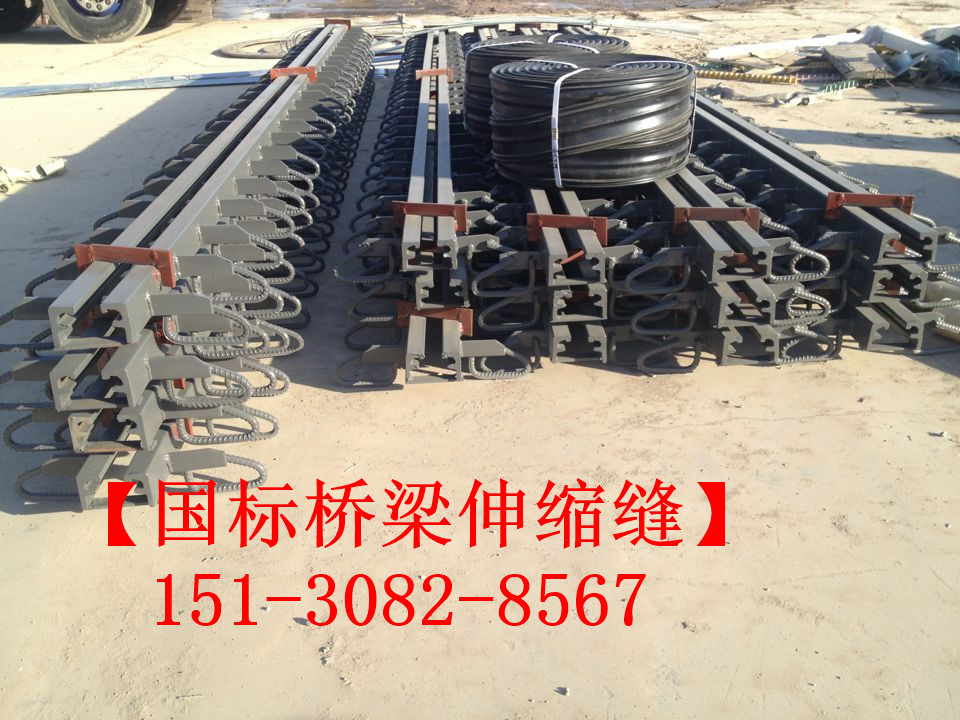

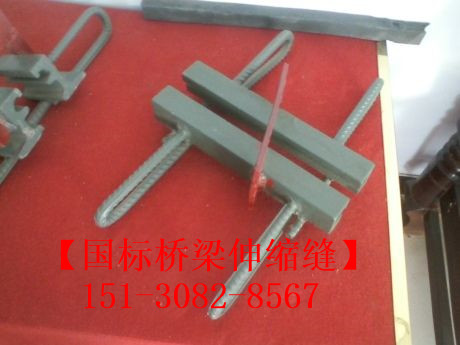

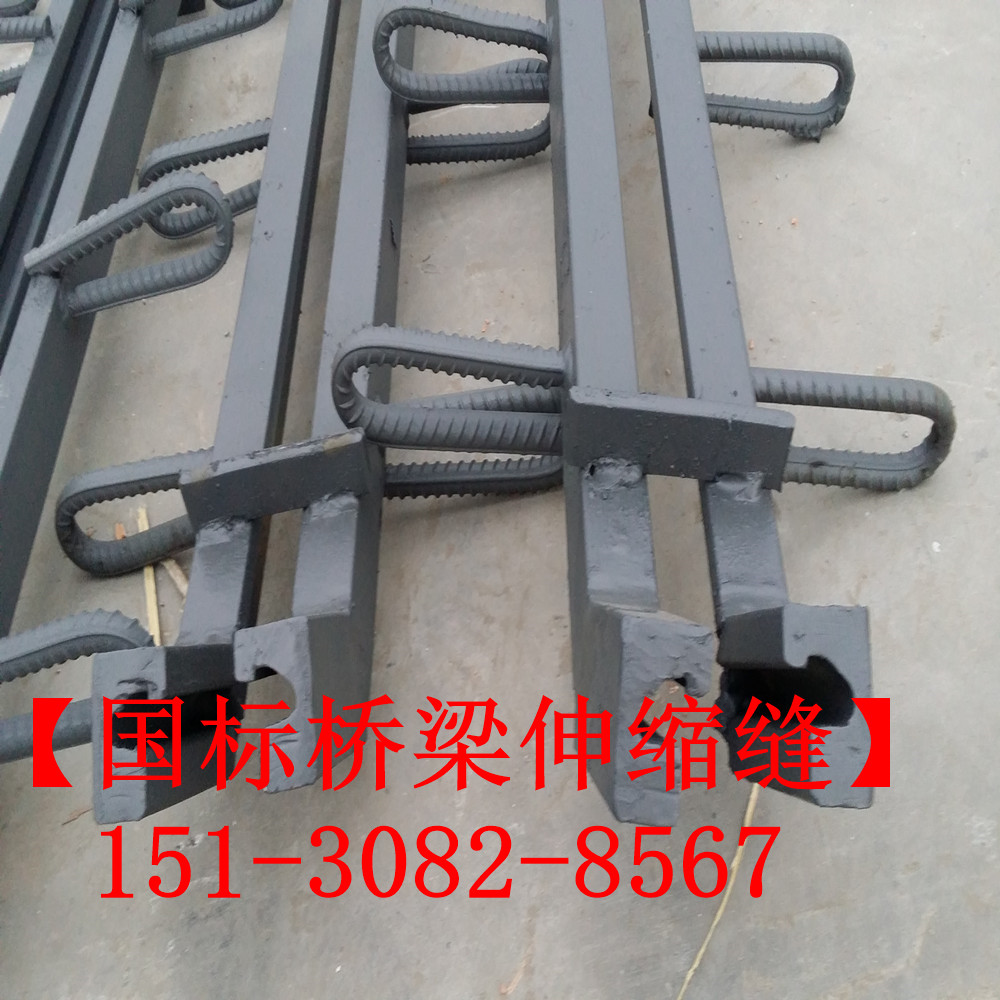

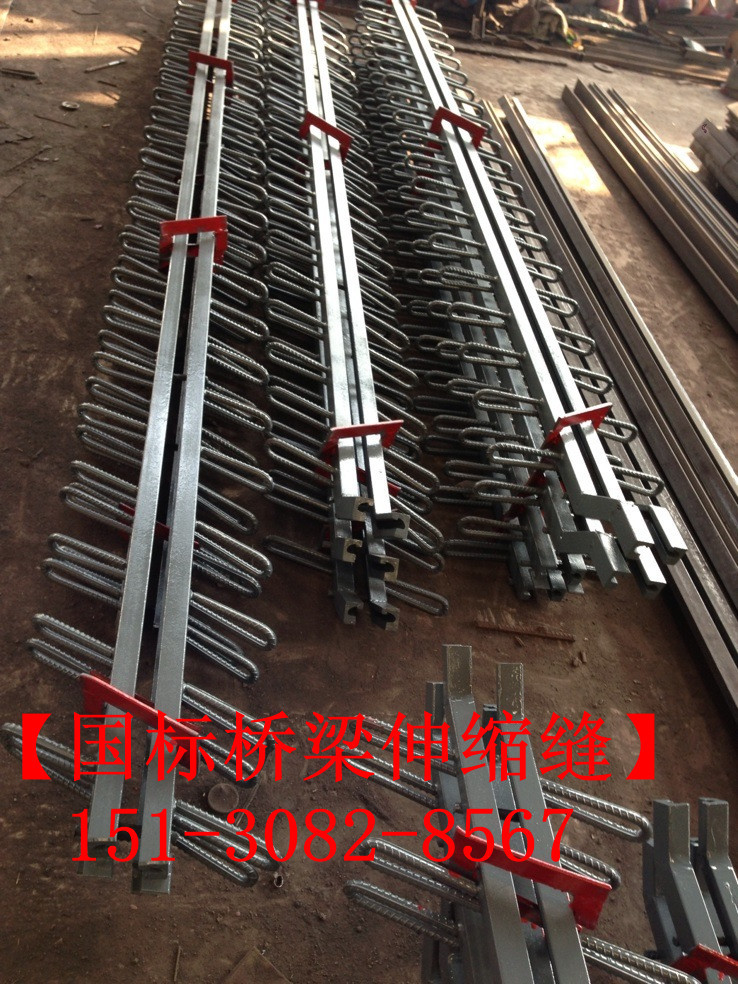

RG型橋梁伸縮縫由型鋼邊梁、橡膠密封條、固定錨固筋組合而成。型鋼邊梁起骨架支承受力作用，每*根邊梁設有凹入的定位溝漕，以便于橡膠密封條固定定位。橡膠密封條起伸縮變位封縫作用，保護橋下結構物。橡膠密封條緊密的嵌固在邊梁固定溝漕中，確保其密封防水作用，邊梁通過焊接固定鋼筋，使邊梁有效地埋設在過渡段混凝土中，并通過焊接連接件與梁體預埋件結合，使伸縮裝置部分承受的力傳遞于梁體。

RG型橋梁伸縮縫參數：

1. RG型橋梁伸縮縫的位移量為20-80mm；

2. RG型橋梁伸縮縫的執行標準：JT/T327-2004；

3. RG型橋梁伸縮縫的邊梁“RG”型鋼采用攀鋼生產含有釩鈦稀土合金的Q345D鋼坯整體熱軋而成，力學性能符合GB/T1591的規定；

4. RG型橋梁伸縮縫的密封膠條采用氯丁橡膠硫化而成。

5. 其他鋼板、圓鋼符合GB/T702、GB/T912、GB/T3274的規定；

6. 焊接技術符合GB/T12467、12468及JB/T5943的規定。

7. RG伸縮縫具有造價低、使用壽命長、結構簡單、伸縮靈活的特點。
